КамАЗ – 65115 самосвал: история, технические характеристики и ошибки

КамАЗ-65115 – одна из самых продаваемых моделей самосвалов Камского автозавода. Выпускающийся с 1998 года самосвал стал продолжением линейки самосвалов КамАЗ-55111 грузоподъёмностью 13 тонн, которые, в свою очередь, были логическим продолжением 10-тонников КамАЗ-5511. Эволюция и преемственность налицо. Как и предшественники, 65115-й КамАЗ представляет собой трёхосный самосвал с двумя ведущими задними мостами, с двускатной ошиновкой. Его грузоподъёмность составляет 15 тонн. Это лидер продаж в сегменте строительных самосвалов. На той же базе построен и полноприводный самосвал 6х6 КамАЗ-65111.

КамАЗ-65115 – назначение и сферы применения

Основное предназначение самосвала КамАЗ-65115 осталось тем же, что и у предшественников. Это перевозки всевозможных сыпучих грузов, главным образом, строительных материалов: песка, щебня, гравия и т.п. При оборудовании самосвальной платформой с возможностью трёхсторонней разгрузки самосвал находит широкое применение в агропромышленном комплексе. В частности, как зерновоз; для транспортировки силоса и сенажа.

Данный самосвал предназначен исключительно для перевозок на небольшие расстояния – для выполнения текущих повседневных задач на стройплощадках и на рейсах внутрирегионального типа. Применять эту модель на дальних расстояниях было бы весьма затруднительно: подвеска жёсткая, спального места в кабине не предусмотрено.

КамАЗ-65115 оборудован цельнометаллической самосвальной платформой с  наклонным передним бортом. Кузов имеет коробчатый, ковшеобразный либо корытообразный тип и защитный козырёк, который надёжно прикрывает пространство между платформой и кабиной. Отработанные газы обогревают днище кузова, не давая грузу прилипать и примерзать к грузовой платформе.

Для применения с прицепами, в составе автопоездов, автомобиль оснащается тягово-сцепными устройствами «шкворень-петля» либо «беззазорная сцепка», а также электрическими и пневматическими выводами питания систем прицепа. Грузовик может использоваться как самостоятельно, так и с прицепом, в составе самосвальных автопоездов. Помимо самосвальных кузовов, на шасси КамАЗ-65115 также устанавливаются и другие надстройки: миксеры-бетономешалки, мусоровозы, автоцистерны, автокраны, краны-манипуляторы, ломовозы/металловозы.

Модификации самосвала КамАЗ-65115

За годы выпуска модели производилось около десяти её серийных модификаций, которые различаются моделью и мощностью двигателя, показателями грузоподъёмности, трансмиссией и некоторыми другими параметрами. Список основных серийных модификаций КамАЗ-65115 таков:

• КамАЗ-65115-015 – самосвал грузоподъёмностью 12 тонн, оснащённый дизельным двигателем КамАЗ-140.11-24О мощностью 240 лошадиных сил, соответствующим экологическим нормам стандарта Евро-1 и отечественной коробкой передач 152-й модели;
• КамАЗ-65115-023 – грузоподъёмность 15 тонн, мощность мотора – 300 л.с., коробка передач – иностранная ZF-9;
• КамАЗ-65115-030 – имеет грузоподъёмность – 13,8 тонн, мощность двигателя 260 лошадиных сил, коробка переключения передач – модели ZF-9;
• КамАЗ-65115-1031-62 – самосвал с грузоподъемностью в 14,75 тонн, мощностью мотора – 280 лошадиных сил и коробкой передач ZF-9;
• КамАЗ-65115-62 – самосвал с объёмом кузова 10,3 кубических метров и штатной грузоподъёмностью 14,5 тонн. Данный вариант оснащается дизельным мотором КамАЗ-740.62-28О, соответствующим экологическим стандартам Евро-3, а также 10-тиступенчатой отечественной механической коробкой переключения передач – обычной отечественной, КамАЗовского производства;
• КамАЗ-65115-N3 – самосвал с грузоподъёмностью 15 тонн. Силовой агрегат данной модификации – это Cummins-6 ISBe, имеющий мощность 300 лошадиных сил, девятиступенчатой КПП ZF-9, и кузовом объёмом в 10 кубометров. В отличие от всех остальных версий, в этой предусмотрена возможность разгрузка кузова на три стороны (задняя + боковая);
• КамАЗ-65115-D3 – самосвал с грузоподъёмностью 14,5 т. Он укомплектован двигателем КамАЗ-740.51-26О и кузовом объёмом 11 кубических метров. Данный вариант грузовика применяется для перевозки не только сыпучих грузов, но и жидких строительных бетонных растворов;
• КамАЗ-65115-A4 – самосвал грузоподъёмностью 15 тонн, который укомплектован дизелем Cummins-ISB6,7 мощностью 300 лошадиных сил, соответствующим стандарту экологической безопасности Евро-4. В составе трансмиссии данного варианта самосвала применена девятиступенчатая механическая коробка переключения передач ZF 9S1310;
• КамАЗ-65115-30 – самосвал грузоподъёмностью 15 тонн, с кузовом объемом 10,5 кубометров. Данный вариант оснащается дизельным двигателем КамАЗ-820.60-260 мощностью 260 лошадиных сил, который работает на сжиженном газе. В конструкции применена коробка переключения передач 154-й модели, а также баллоны с сжиженным газом общим объёмом в 208 кубических метров.

Кроме строительных самосвалов, немалое распространение получили такие специальные машины на базе того же шасси, как

• КамАЗ-65115 Ал-50 – пожарный автомобиль с выжвижной лестницей, используемой для тушения возгораний и эвакуации людей с высот до пятидесяти метров;
• КамАЗ-65115 «Сельхозник» – самосвал-зерновоз, на который устанавливаются кузова объёмом от 9 до 12 куб.м., с трёхсторонней разгрузкой. Оснащается силовым агрегатом КамАЗ-740.30-26О, который отвечает классу экологичности Евро-2;
• КамАЗ-65115 КДМ-316 – комплексная дорожная машина, предназначение которой – очистка и мойка дорожных покрытий, их ямочный ремонт. Оборудуется баком для воды ёмкостью 820 литров и баком для эмульсии ёмкостью 1100 литров. А также двухсекционным бункером для щебня.

Технические характеристики КамАЗ-65115 в цифрах

• Длина – 6,690 м, ширина – 2,5 м, высота – 2,995 м;
• Колёсная база – 2,840…3,190 м;
• Дорожный просвет – 290 мм;
• Внешний габаритный радиус поворота – 9 метров;
• Снаряжённая масса – 10,125 тонн;
• Полная масса – 25,2 тонн;
• Нагрузка на переднюю ось при полной массе – 6,2 тонн;
• Нагрузка на заднюю ось при полной массе – 19 тонн;
• Полная масса буксируемого прицепа – 13 тонн;
• Полная масса автопоезда – 38,2 тонн;
• Угол подъёма самосвальной платформы – 60 градусов;
• Максимальный угол преодолеваемого подъёма – 25%;
• Ёмкость топливного бака – 350 литров;
• Ёмкость бака с нейтрализующей жидкостью – 35 литров;
• Размер шин – 11.00 R20 или 11.00 R 22,5

Двигатель КамАЗ-65115

До 2006 года бо́льшая часть автомобилей КамАЗ-65115 комплектовались 240-сильным дизельным двигателем собственного производства КамАЗ-140.11-24О с системой турбонаддува. Данный силовой агрегат относится к экологическому классу Евро-1. Далее в линейке дизельных двигателей для КамАЗ-65115 стали преобладать 6-цилидровые турбированные дизели компании «Камминз» – более мощные, производительные и при этом более экономичные и экологичные. В частности, наиболее распространённым из них стал Cummins 6ISBe 285, с турбонаддувом и промежуточным охлаждением наддувочного воздуха; с повышенными характеристиками экологичности и экономичности.

Его характеристики таковы: рабочий объём – 6,7 л, номинальная мощность – 282 л.с., максимальный полезный крутящий момент – 1087 Н.м (111 кгс.м), при частоте вращения коленвала 1300 об/мин. Максимальная полезная мощность – 300 л.с. (215 кВт), при частоте вращения коленвала 2500 об/мин. Степень сжатия – 17,3. Данный силовой агрегат стал совместной разработкой специалистов компании Cummins Inc и ОАО «КамАЗ». Он отлично сочетается с 9-ти ступенчатой механической трансмиссией ZF-9 S1310.

На современные самосвалы данной модели ставят двигатели КамАЗ-740.622-280 или Cummins ISB6.7 300. Оба варианта укомплектованы топливным насосом высокого давления «Бош» и электронной системой впрыска «Коммон Рэйл». Оба соответствуют требованиям стандарта Евро-4.

Грузовая платформа КамАЗ-65115

Самосвалы КамАЗ-65115 комплектуются кузовами «НефАЗ» в трёх вариантах:

• «Ковш/совок» прямоугольной формы, с задней разгрузкой;
• Кузов овальной, U-образной (или «корытообразной») формы, с задней разгрузкой;
• Прямоугольный кузов с надставными бортами – для самосвалов-«сельхозников» с возможностью разгрузки не только задней, но и боковой.

Стальной кузов, с различными вариантами навески бортов, оснащён гидравлическим подъёмным механизмом. Для подъёмов и опусканий грузовой самосвальной платформы применяется гидропривод, включающий КОМ (коробку отбора мощности) с насосом, гидроарматуру и телескопические гидроцилиндры. Гидравлика выполнена на высококачественной элементной базе, с использованием передовых технологических решений. В задней части кузова предусмотрен открывающийся борт с возможностью его блокировки посредством специальных рычагов. Это предохраняет его от самопроизвольного открывания в процессе движения.

Цена КамАЗ-65115

Цена нового КамАЗ-65115 стартует с отметки 3 700 000 рублей ( с задней разгрузкой) и 4 100 000 рублей (с трёхсторонней разгрузкой). Вторичный автомобильный рынок на авито  предлагает широкий выбор самосвалов данной модели. Разброс цен большой. Минимум – 600 000 рублей просят за дорестайлинговый КамАЗ-65115 начала 2000-х годов выпуска.

Электрическая схема КамАЗ-65115

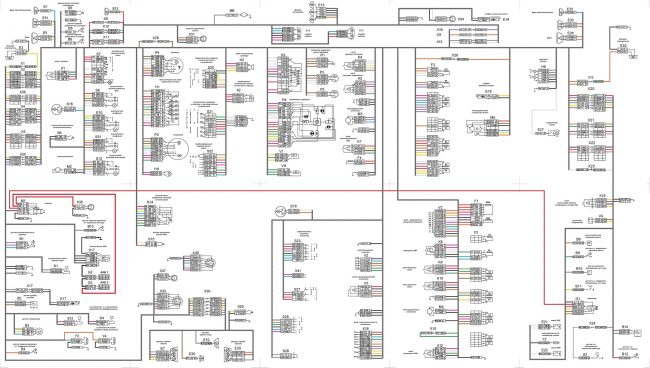

Ниже представлена общая цветная схема электропроводки КАМАЗ. Цвет линий на изображении должен соответствовать цвету кабелей штатной проводки. Также здесь схематически обозначены все датчики и устройства, подключенные к бортовой сети авто.

Особенности электрооборудования КамАЗ-65115

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

1. Запуска силового агрегата.
2. Поворотные фонари, а также световая аварийная сигналка.
3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
4. Освещение салона транспортного средства.
5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
7. Противоугонная система автомобиля, если она установлена.

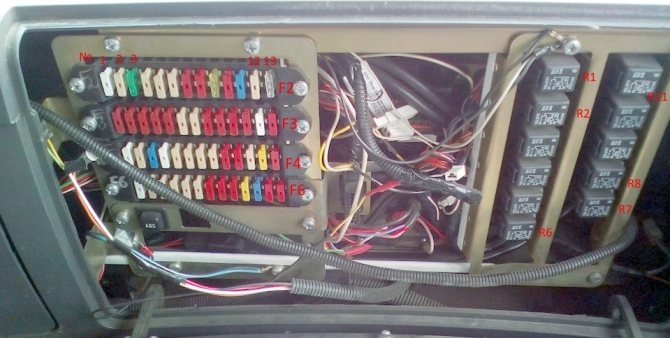

8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Как определить неисправность?
