Как установить передний и задний бампер на форд фокус 2 хетчбек — инструкция с фото

Снятие переднего бампера на FF2 может понадобиться в различных ситуациях:

• При установке новой детали после серьезного повреждения в результате аварии;
• Устранение мелких дефектов;
• Замена опор бампера;
• Тюнинг автомобиля путем установки более аэродинамической юбки.

Передний элемент в современном автомобиле отвечает за несколько процессов. Начнем с того, что это смягчение лобового удара – именно для этого изначально был придуман передний бампер. Кроме того, детали имеют большое значение для общей концепции кузова автомобиля, поскольку они действуют как важная деталь экстерьера автомобиля.

Обладая выверенной и продуманной формой, этот элемент кузова серьезно влияет на аэродинамические свойства автомобиля, повышая устойчивость и управляемость автомобиля при движении, особенно на высоких скоростях.

Кроме того, передний бампер является наиболее заметной частью передней части кузова и повреждается чаще, чем другие элементы кузова. Конструкция бампера съемная и не имеет жесткого соединения с общей рамой. Бампер крепится болтами и зажимами, поэтому при необходимости его можно снять. По этой же причине передняя часть современных автомобилей изготавливается из полимеров, которые имеют гораздо меньшую стоимость, чем металл, а также приемлемый вес.

Разобрать передний бампер на Форд Фокус 2 для установки новой детали или ремонта старого можно без помощи специалистов. Все работы можно провести своими силами, а также переустановить конструкцию.

Какой задний бампер установлен на Фокусе 2 и его цена

Собственно сам бампер.

Если так получилось, что задний бампер надо поменять на все сто процентов, нужно найти оригинал или замену.

• Уникальный задний бампер второго Фокуса обозначен в каталогах СТ FDA5087A0 для кузова, бампер Нивы имеет уникальный номер FD04327BA, а седана – FD04326BA. Оригиналы поступают от дилеров около 5 тысяч рублей на 2021 год.
• И аналогов от 2 до 4 тысяч. Их производят основные компании TYG, Atek, Norden, NTP, Junsit, Polcar.

Цены на все бамперы разные, соответственно и качество пластика, литье, точность исполнения.

Снятие и установка переднего бампера Ford Focus 2 2005-2008

Вам понадобятся: гаечный ключ TORX T25, торцевая головка на 10 бит, отвертка с плоским лезвием (или открывалка для бутылок), отвертка Phillips.

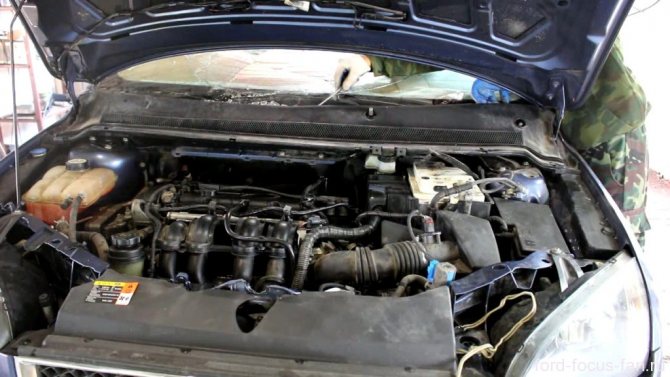

1. Откройте капот и наденьте его на защелку.

3. Снимите брызговик и защиту картера двигателя (см. «Снятие и установка брызговика двигателя»).



4. В арках обоих передних колес откручиваем нижнее…

5.… и два передних винта для крепления накладок колесных арок к бамперу.



6.… а также по два болта для внешнего крепления переднего бампера к передним крыльям.

7. Подденьте съемником…



9.… снимите два поршня, которые крепят бампер к боковым стойкам радиатора.



10. С обеих сторон автомобиля откручиваем по одному болту внутреннего крепления бампера к передним крыльям…

11 .. откручиваем зажимы…



12 . и снимайте по одному поршню, чтобы закрепить бампер на каркасе моторного отсека…

13.. с двух сторон нажмите пальцем на две защелки бокового крепления бампера к каркасу моторного отсека…



14 . и вдавите защелки в отверстия в раме…

15.… нажмите на два боковых фиксатора и потяните края бампера в сторону от рамы моторного отсека.



16. Освободите три центральных зажима…

17.… и снимаем передний бампер.

18. Установите передний бампер и все снятые детали в порядке, обратном снятию.

Снимаем задний бампер своими руками

На автомобиле и на люке снимается бампер аналогичными методами. Разница лишь в том, что у автомобиля под черным молдингом поперечного сечения болт с 7 головками. Все остальные операции выполняются одинаково для всех тел. Метод работы следующий:

• На Foci в кузове седан сначала отключаются контактные площадки противотуманных фар и задней передачи. Делается это из-под машины. На седанах, если не установлен парктроник, ничего отключать не нужно.
• Колеса можно снять для облегчения работы, но можно обойтись и без их разборки.
• Снимаем брызговики. В зависимости от года выпуска они крепятся на три или четыре винта для сверла Torx T 30 или T25. Откручиваем нижний дальний винт крестовой отверткой.
• Кувалдой Torx откручиваем винт крепления верхнего зажима, снимаем его.
• Осталось открутить еще два винта и снять крыло.
• Повторяем ту же операцию с другой стороны.
• Открутите крепежные гайки бокового бампера с двух сторон. Для этого возьмите голову на 10.

Болт кузова-бампера

• Затем этой же головкой откручиваем крепление задней части бампера.
• Снизу бампер фиксируется заглушками. Чтобы их снять, отверните винты крестовой отверткой и осторожно снимите поршень. Если поршень вращается вместе с винтом, прижмите край бампера вниз, заклинивая корпус поршня.

Если это седан, бери габариты.

• Аккуратно отделите бока бампера от кузова. Для этого прилагаем небольшие усилия, но без крайностей, иначе можно сломать защелку.
• Тянем бампер на себя, лучше воспользоваться помощью напарника, чтобы одновременно натянуть бампер с 2-х сторон.
• Если необходимо снять усилитель, отверните три гайки его крепления к шпилькам в лонжероне и снимите усилитель.

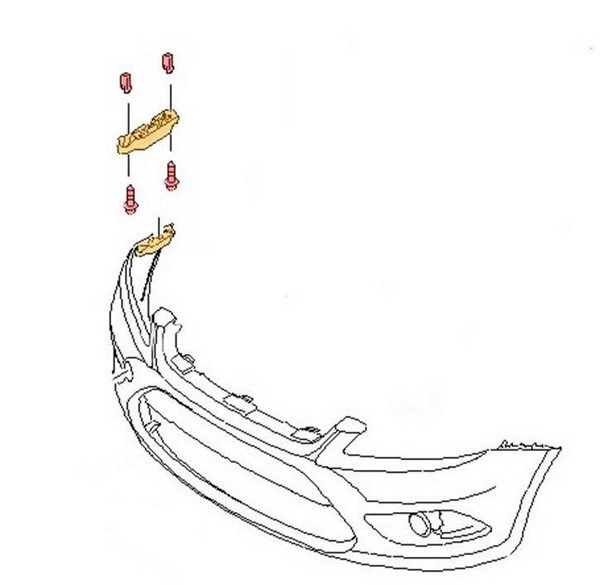

Крепление переднего бампера Ford Focus II

Снятие переднего бампера с автомобиля может понадобиться в следующих случаях:

Передний бампер современного автомобиля, и Ford Focus не исключение, выполняет несколько функций. Во-первых, это функция смягчения лобового удара, для которой, собственно, изначально и предназначалась эта часть кузова. Кроме того, передний бампер играет важную роль в общей концепции дизайна кузова, т. Е. Является неотъемлемой частью «картины» экстерьера автомобиля. Кроме того, обладая правильной и продуманной формой, эта часть кузова позволяет значительно улучшить аэродинамику автомобиля, улучшая устойчивость и управляемость в движении, особенно на высоких скоростях.

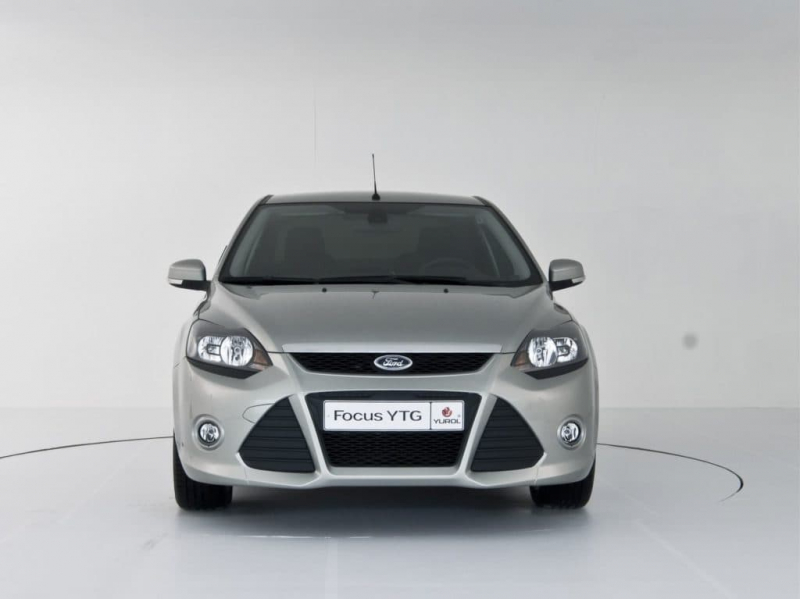

Бампер передний Ford Focus 2

Бампер является наиболее выступающей частью спереди и повреждается гораздо чаще, чем другие части кузова. Следовательно, эта часть корпуса является съемной, то есть не крепится жестко к остальной части рамы. Это позволяет при необходимости быстро заменить его. По этой же причине передний бампер современных автомобилей изготавливается из полимерных материалов, которые с одной стороны намного дешевле металла, а с другой – намного легче.

Чтобы снять бампер Форд Фокус спереди, будь то замена или ремонт, не следует обращаться в автосервис. Это действие может быть реализовано как самостоятельно, так и в обратном порядке, то есть установка на месте. Давайте подробнее рассмотрим, как удалить эту часть тела.

Пошаговая инструкция замены бамперов на Форд Фокус

Бамперы являются не только декоративным элементом, но и выполняют защитную функцию, предотвращая повреждение кузова в случае легких ударов. Особенно часто повреждается задний бампер. Многие автовладельцы хотят убрать царапины на краске и трещины на пластике, появившиеся в таких незначительных авариях. Работы этого типа проводятся при полном снятии заднего бампера седана Форд Фокус 2.

Инструменты для работы:

• Комплект звездочек Torx;
• Отвертка Филлипс;
• Два домкрата;
• Подставки для автомобилей;
• Трещотка;
• Голова взята за десять;
• Проникающая смазка;
• Отвертка с плоским жалом;
• Металличесая щетка;
• Графитовая смазка.

Передний бампер

Прикрепить элемент достаточно просто, деталь можно снять с станка вручную. Работа выполняется одним человеком.

Пошаговая инструкция снятия

Перед началом работы автомобиль необходимо поставить на горизонтальную твердую поверхность. Снятие переднего бампера на Форд Фокус 2 (рестайлинг) следует начинать с мест крепления по обеим сторонам автомобиля. Убрав один угол, нужно перейти на другую сторону. Последовательность шагов следующая:

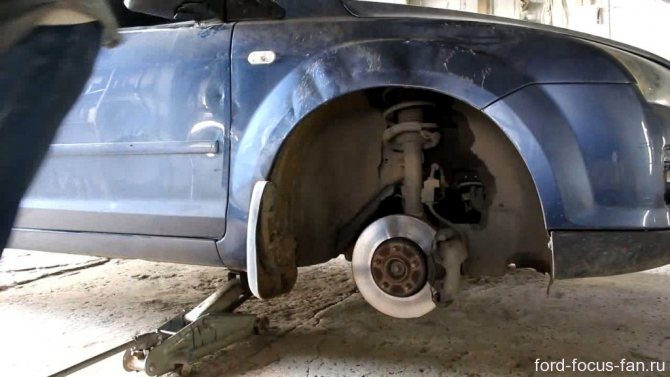

1. Снимите передние колеса и установите под пороги предохранительные опоры.
2. Отвинтите винты Torx T25 или T30 и снимите брызговик.
3. Снимите панель крыла. Одна сторона экрана завернута за фланец на бампере, а другая прикреплена к монтажной раме радиатора семью винтами Torx.
4. Снимите накладку колесной арки, установленную на винтах Torx.
5. Выкрутите 2 болта диаметром 10 мм, которыми бампер Focus 2 крепится к переднему крылу.
6. Снимите проектор, который удерживается винтом и фиксатором ремня безопасности.
7. Снимаем третий болт 10мм под фару.
8. Выкрутите 2 винта, которыми крепится решетка радиатора.
9. Используйте плоскую отвертку, чтобы освободить защелки на нижнем крае и снять решетку.
10. Выполните те же действия, чтобы удалить крепеж с другой стороны.
11. Аккуратно снимаем бампер с усилителя, отсоединяем разъемы противотуманных фар.

Установка

Установка отремонтированной детали производится в обратной последовательности. Порядок работы следующий:

1. Перед установкой подсоедините штекеры противотуманных фар.
2. Установите бампер на усилитель и отцентрируйте его.
3. Затяните крепежные болты с одной и другой стороны, убедившись, что зазор между пластиковой деталью, кузовом и фарами ровный.

Задний бампер

Пластиковый кожух элемента на автомобилях с кузовом седан фиксируется двумя винтами, расположенными под нижним краем крышки багажника, двумя пластиковыми фиксаторами на нижнем крае бампера, двумя саморезами под декоративной резиновой полосой и двумя арахисами. Схема крепления детали не отличается от таковой у автомобилей с кузовом седан. Задние бамперы Focus 2 до и после рестайлинга идентичны по точкам крепления и кривизне поверхности, поэтому не имеет значения, какой задний бампер установлен на автомобиле.

Снятие

Чтобы снять задний бампер хэтчбека Focus 2, выполните следующие действия:

1. Снимите брызговики, открутив 4 винта (с головкой Phillips и Torx).
2. Откручиваем винты под крышкой багажника и снимаем фиксаторы с нижней стороны бампера.
3. Отсоединить разъем жгута проводов заднего противотуманного фонаря и фонарей заднего хода от кронштейна.
4. Отсоедините разъемы жгута и извлеките держатель жгута из отверстия в лонжероне.
5. Откручиваем гайки, расположенные внутри арки. В случае сильной коррозии начинают вращать фиксирующий болт. В этом случае их рекомендуется разрезать ножовкой, проткнуть остатки и заменить.
6. Углы бампера оттяните за колесные арки и снимите с держателей. Полностью разобрать деталь из машины удобнее вместе.
7. Чтобы снять фонари заднего хода и противотуманный свет, поверните патроны ламп против часовой стрелки. Электропроводка крепится к восьми специальным опорам. При необходимости с них можно снять проводку с помощью отвертки.
8. В случае повреждения задний арматурный стержень снимается и заменяется. Крепится к лонжеронам с помощью 6 гаек диаметром 13 мм.

Монтаж на свое место

Задний бампер на Форд Фокус 2 устанавливается в обратной последовательности. Заменить поврежденный крепеж. При установке деталей необходимо следить за ровностью зазоров между поверхностями.

Как снять переднее крыло форд фокус 2

Необходимость снятия крыла Форд Фокус 2 может возникнуть в разных ситуациях. Одним из самых распространенных в этом случае является замена этого элемента или его ремонт и покраска после аварии. Идеальным вариантом в данной ситуации будет замена крыла, так как не каждый сможет безупречно отремонтировать и покрасить крыло, и даже после проведения ряда этих работ обнаружить дефект как визуально и с помощью щупа. Но если для этого нет финансовых возможностей, то уместны и ремонт, и покраска поверхности.

Инструменты для работы

Чтобы крыло Форд Фокус было снято без дальнейшего повреждения элемента, необходимо иметь под рукой все инструменты, которые могут понадобиться во время этой работы. Этот инструмент в основном включает:

• Отвертка с двумя лезвиями
• головка на 10 и 13
• Набор звездочек
• Набор из 6 тигров

Последовательность выполнения работ

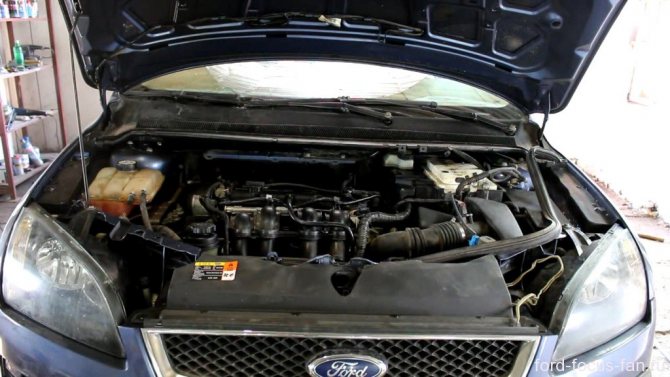

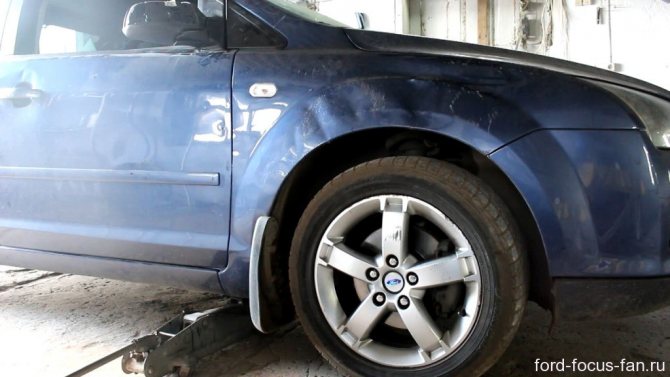

Чтобы снять переднее крыло Форд Фокус, автомобиль должен стоять на ровной горизонтальной поверхности и не наклоняться в обе стороны. Кроме того, следует учесть, что если необходимо отсоединить от кузова только одно переднее крыло, а не два, то снимать фару необходимо только с той стороны, на которой проводятся работы. То же самое можно сказать и о бампере. Снимать его полностью не нужно, поэтому при проведении работ необходимо снимать передний бампер только со стороны убирающегося крыла; в этом случае прикасаться к противоположной стороне не обязательно.

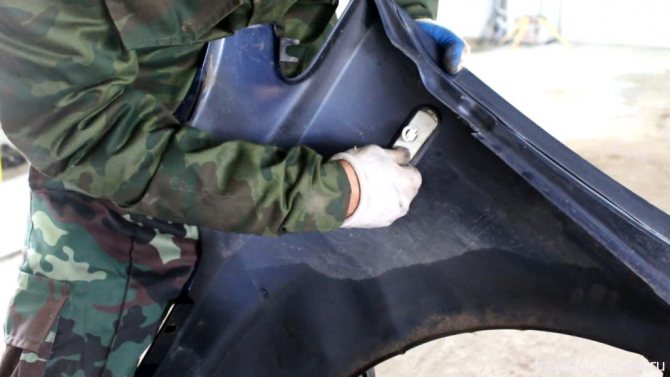

Далее необходимо разобрать крыло и обшивку крыла, находящуюся под снимаемым элементом. Если крыло имеет звукопоглощающий материал, его также необходимо удалить.

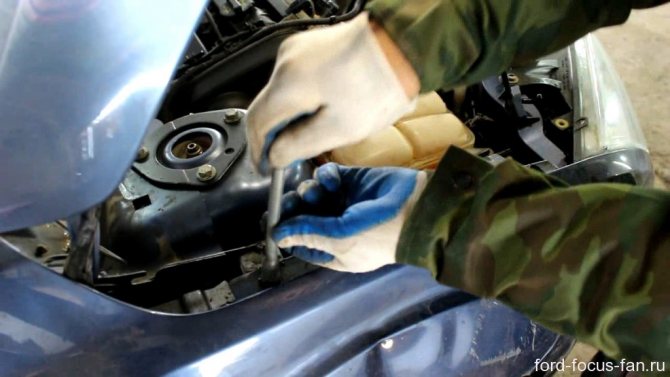

Открываем дверцу для вспашки, находим болт, которым край крыла крепится к передней стойке и откручиваем.

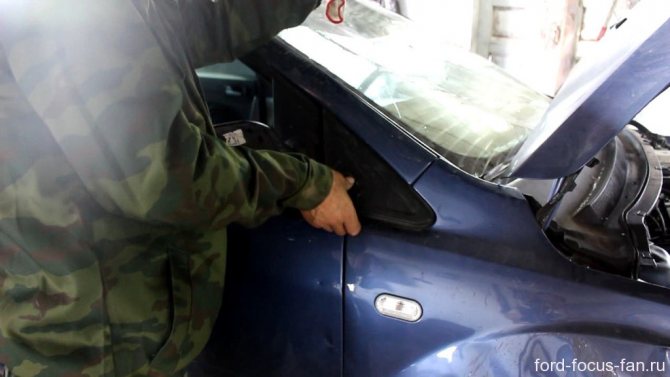

Далее снимается декоративная планка на углу передней стойки, преодолевая упругую прочность заглушек в количестве трех штук ее крепления.

Кстати, цена треугольного зеркала около 300 рублей.

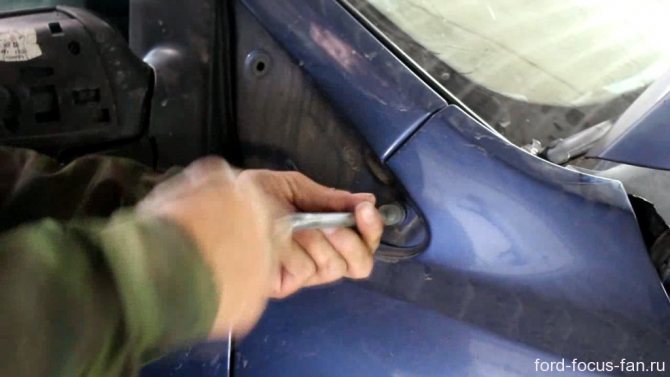

А под крышкой был угловой болт.

После того, как болт, предназначенный для крепления крыла к передней стойке кузова, возвращен, необходимо приступить к разборке водоотражателя и решетки воздухозаборника. Для этого необходимо открутить болт, предназначенный для крепления крыла к щиту, и открутить фиксаторы колпачков, фиксирующих щит переднего крыла, играющих декоративную роль. Далее, аккуратно поддев отверткой, нужно достать фиксаторы, заглушки и сам щиток.

Далее откручиваем саморезы декоративной обшивки крыла.

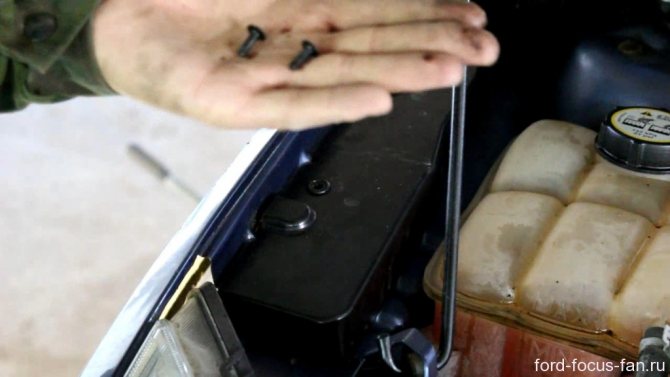

В крышки ввинчиваются два самореза; во время сборки вы можете просто вдавить их на место. Однако резьба в них служит только для откручивания.

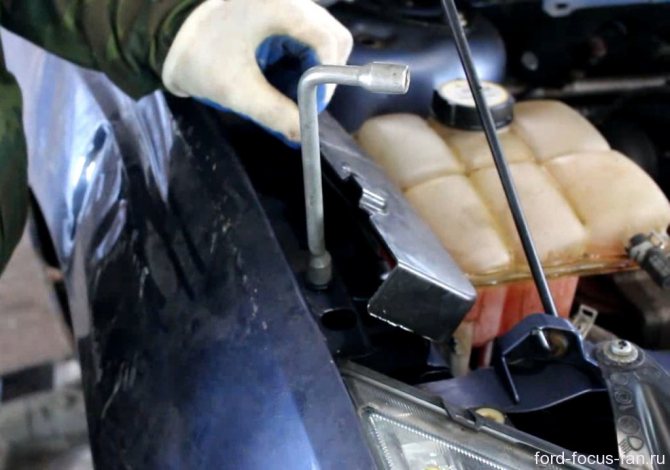

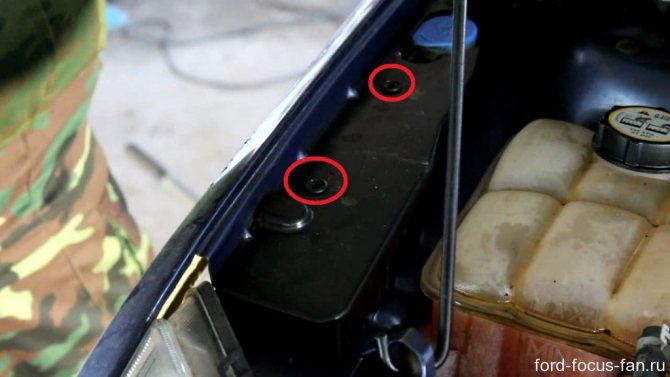

Под панелью, ближе к маяку, есть еще два болта.

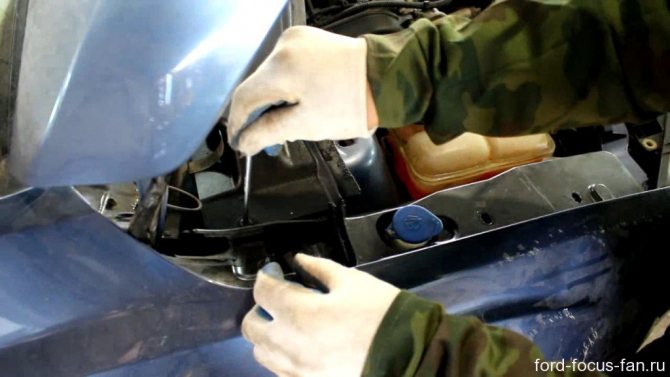

Снимаем крышку. Для этого поднимите край, ближайший к проектору, и потяните его вперед, чтобы не сломать две вставные антенны на другом конце.

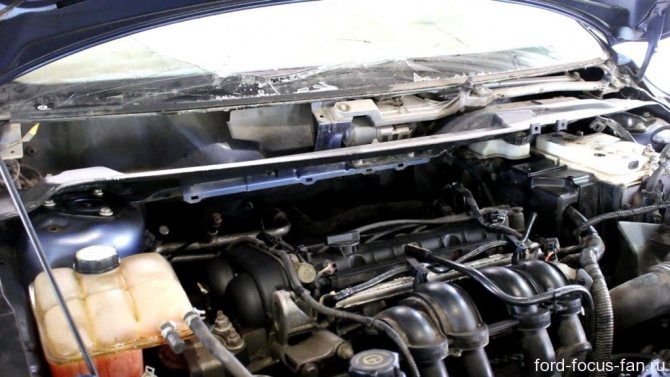

Жабо Форд Фокус 2 снимается довольно просто и состоит из двух панелей – верхней и нижней, которые по краям скрепляются саморезами. Сначала снимаем прокладку ветровой панели.

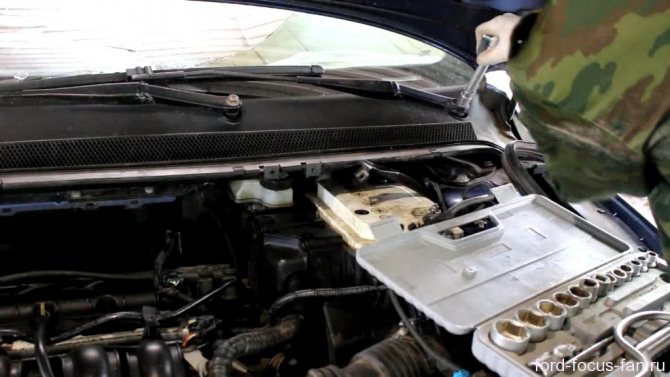

Затем головкой на 13 откручиваем гайки стеклоочистителя.

Берем дворник обеими руками и немного раскачиваем в стороны, подтягиваем вверх.

Откручиваем два самореза под звездочку по краям панели стеклоочистителя.

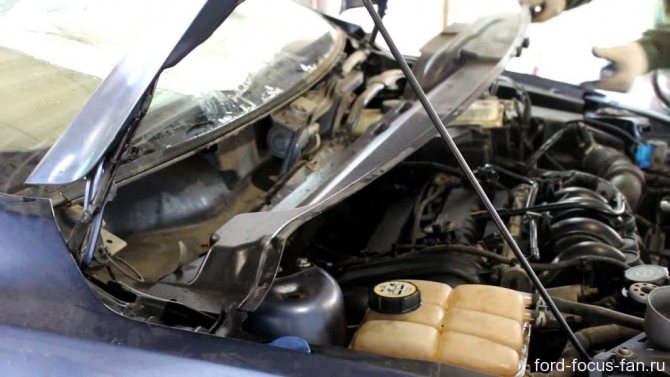

Поднимаем панель над лобовым стеклом и удерживаем под ним отверткой так, чтобы прокладка обшивки вышла из лобового стекла.

Снимите верхний слой козырька.

Также откручиваем винты по краям и снимаем нижнюю панель козырька Ford Focus 2.

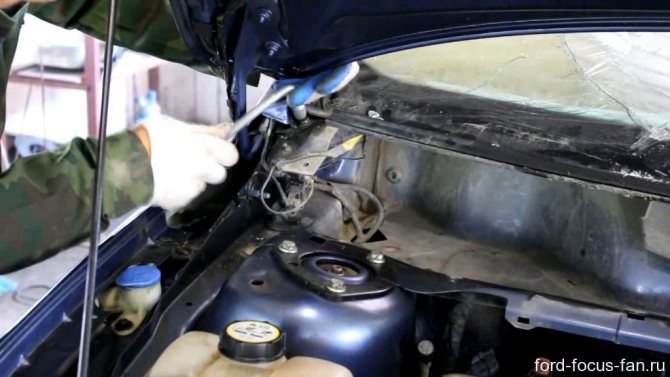

Все это для откручивания последнего болта верхнего крыла, расположенного в углу лобового стекла.

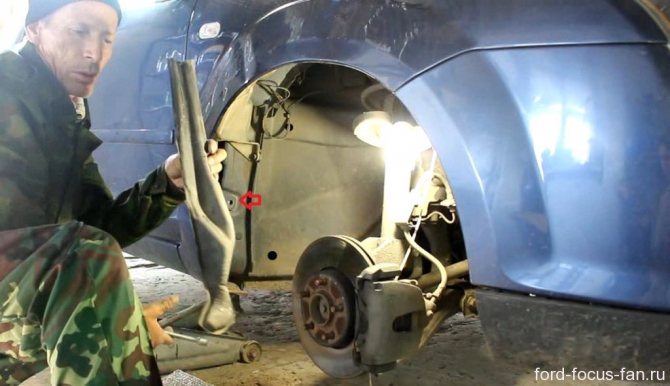

Теперь снимаем защитный чехол с внутренней стороны крыла.

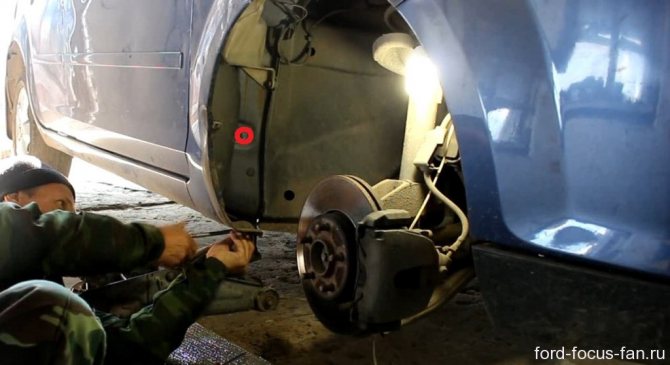

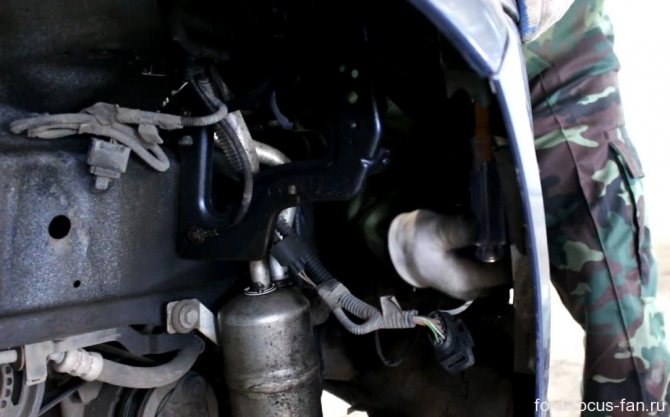

А затем откручиваем болт, обозначенный на фото ниже красным.

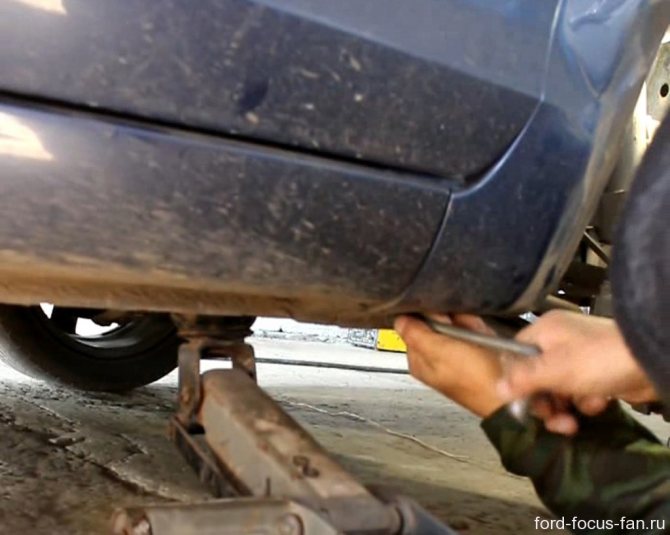

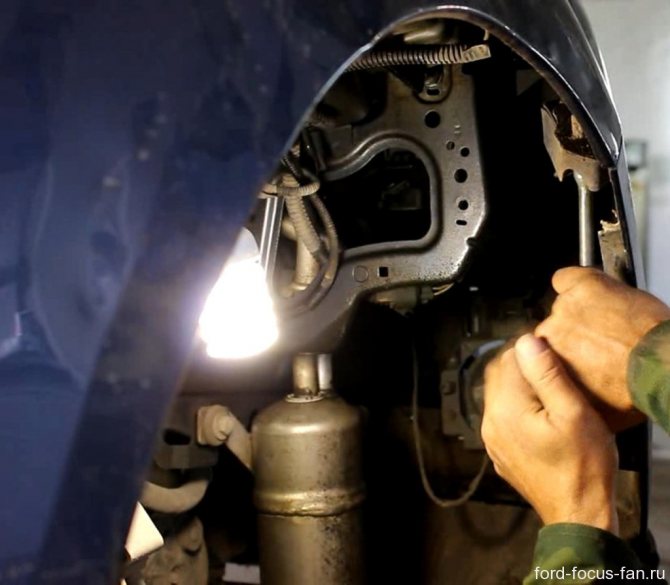

Откручиваем еще два болта нижней кромки крыла, прикрученных к пару.

Теперь осталось отсоединить переднюю часть крыла от бампера. Для этого необходимо открутить два болта крепления бокового бампера…

И откручиваем “самый передний саморез” под фигурную отвертку. Удобнее будет делать это сверху из-под маяка.

Это количество болтов установлено для сохранения зазоров машины и не зря.

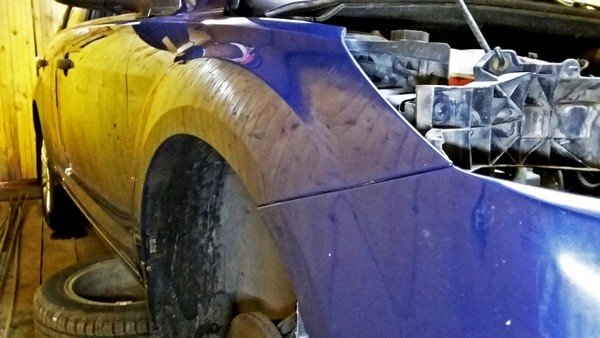

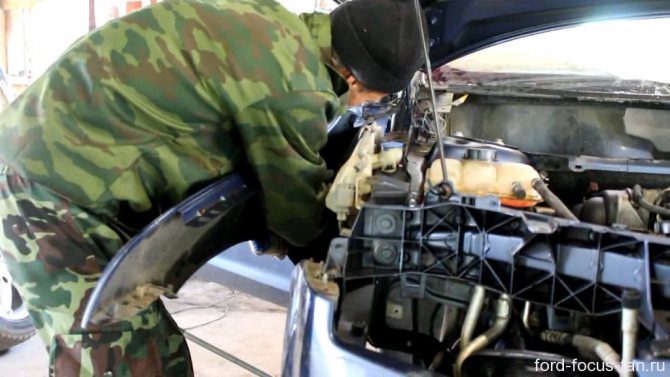

Наконец, отсоедините указатель поворота и аккуратно снимите крыло. Чтобы снять репитер, нужно нажать на боковую защелку и сжать ее.

Особенности снятия бамперов

На Форд Фокус для снятия переднего бампера необходимо выполнить следующие действия:

1. Открываем капот и фиксируем в таком положении.
2. Снимаем решетку радиатора.
3. Демонтируем крыло двигателя и воронку защиту.
4. Откручиваем крепежные болты (по 3 с каждой стороны вверху и внизу) обшивки крыла и снимаем их, после чего получаем доступ к крепежным винтам передних крыльев.
5. Снимаем заглушки, крепящие корпусную часть и решетки радиатора, делая все с особой осторожностью.
6. Изнутри крыльев снимите болты и зажимы, которыми они крепятся к бамперу.
7. Снимите фиксаторы моторного отсека.
8. Открываем защелки детали, причем делать это нужно одновременно, утопив их пальцами.
9. Снимите боковые опоры и отодвиньте ее от рамы моторного отсека.
10. Отсоедините все оставшиеся фиксаторы и снимите передний бампер.

Замена заднего бампера требует его снятия и соответственно для Форда Фокус это делается следующим образом:

1.

   Сложите коврик багажника (для универсала необходимо будет снять обшивку задней двери).

2. Снимаем крепеж боковой обшивки багажника Форд Фокус.
3. Оттягиваем обшивку и откручиваем болты крепления бампера (для этого понадобится торцевой ключ с удлинителем и сменная головка).
4. Выкрутите левый и правый болты с шестигранной головкой (по 2 с каждой стороны).
5. Откручиваем винты, соединяющие накладки колесных арок и задний бампер.
6. Отсоедините деталь от кронштейнов корпуса, сильно прижав ее по бокам и вытащив по краям.
7. Снимите задний бампер, подняв его над колесными арками.

Видео урок

Особенности демонтажа и установки бамперов Фокуса третьего поколния

Чтобы снять передний бампер Ford Focus 3, вам потребуются две головки (10 и 13 мм), плоская отвертка и головка Torx T30. Порядок разборки деталей одинаков для машин любой конфигурации и выполняется следующим образом:

1. Снимите кожухи колес и защиту днища двигателя.
2. Отсоедините брызговик радиатора от шести поршней.
3. Выкрутите болты крепления крыльев и снимите оставшиеся колпачки (по одной с каждой стороны).
4. Откручиваем крепежные гайки бокового бампера.
5. Снимаем пластиковый замок.
6. Выкрутите четыре винта, которыми крыло радиатора крепится к монтажной раме.
7. Снимите брызговик с места.
8. В получившиеся отверстия просунуть руки и отсоединить вилки противотуманных фар.
9. Снимите обе фары с автомобиля.
10. Отсоедините трос привода замка капота от ручки разблокировки.
11. Снимите колпачки и винты сверху.
12. Разборка завершена.

Для снятия заднего бампера Ford Focus 3 также понадобится головка 7мм. Сама процедура выглядит так:

1. Снимаем задние фонари.
2. Откручиваем болт в нишах фонаря.
3. Снимите брызговики заднего моста.
4. Сложите облицовку колесной арки вперед.
5. Открутите крепежные винты внутри колесной арки.
6. С помощью отвертки подденьте зажим на пластиковом направляющем кронштейне и снимите с него край бампера.
7. Аналогичные действия проделайте и с другой стороной.
8. Снимите колпачки с нижних точек крепления.
9. Снимите бампер с кронштейна в корпусе лампы и полностью снимите его с автомобиля.

Ремонт провисшего бампера Ford Focus 2

Нет водителя, который не болел бордюром! И она не прошла мимо меня. Поставил машину на лед, взял и растаял. Тогда бампер лежал на тротуаре.

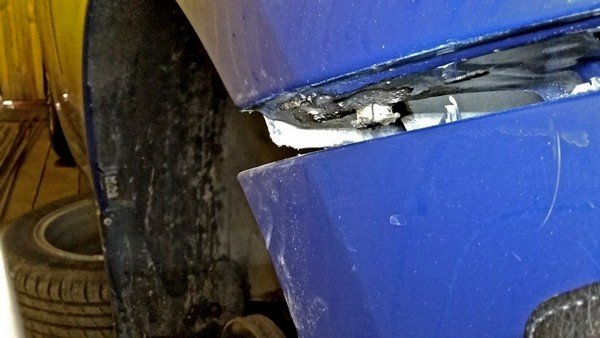

В результате зимнего сезона у нас получился обвисший бампер. Не знаю как кому, едва выжил, когда увидел сколько новых царапин и сколов. Решил начать с самого очевидного, необходимо вернуть бампер на место.

Для этого нам понадобится голова на 10 и звездочка. Снимаем колеса автомобиля, откручиваем часть обшивки крыла на стыке, снимаем тележку для удобства и собственно откручиваем крепление бампера к крылу.

Как видите, болезнь бордюра вытаскивает пластиковую опору вместе с подкрылоком.

В этом нет ничего плохого, я протянул цыпленка через резиновую прокладку и все поправил.

К сожалению, промежуточный процесс не был снят. После выпрямления понял, что участок требует обработки и покраски. Нет покрасочного оборудования. Очистила место отслаивания краски и нанесла на него слой жидкой резины. На короткое время однозначно хватит, а так когда меняю бампер и покрашу участок. В финальном варианте мы получаем исходное положение бампера.

Время потрачено 30 минут, результат не дорог

Эффективные советы по устранению трещин

Самый быстрый и дешевый способ исправить трещины – использовать термофен. Приобретается устройство мощностью 1600 Вт. С регулируемыми показателями температуры до 700 градусов. Универсальный стержень подходит практически для всех видов пластмасс. Лучше всего взять напрокат или купить термофен с защитой от перегрева.

Края пазов следует зафиксировать струбцинами и схватить паяльником. Аналогичным образом следует установить сломанные детали бампера. Дефект слегка углубляют паяльником и вставляют сварочный стержень. При этом придется поработать феном и паяльником. Сделать ремонт своими руками несложно, учитывая вышеперечисленные приемы.

Резюмируем

Заменить бампер на Focus второго поколения может любой водитель. Главное, заранее подготовить весь инструмент и провести работу при положительных температурах.
