Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Как подключить сабвуфер

Сабвуфер — это устройство воспроизведения звука, рассчитанная на низкочастотное звучание. Говоря иными словами, с помощью него воспроизводятся басы, которые усиливают ритм играющей музыки.

Как правило, в комплект акустической системы он не входит, его приходится подключать дополнительно. И зачастую это связано с большими трудозатратами, если это делать самостоятельно, или дополнительными финансовыми вложениями в своего железного коня, если обращаться в автосервис.

Поэтому его подключение — дело сугубо добровольное и обуславливается только любовью к громкой музыке.



К инородной магнитоле

Для подключения сабвуфера к незаводской магнитоле понадобятся:

• усилитель;
• проводка для подключения питания;
• соединения между собой самой магнитолы;
• усилителя и непосредственно колонок.

Провода в данном случае придется покупать дополнительно, при этом учитывать необходимо будет не только марку магнитолы, но и автомобиля, в том числе год его выпуска.

Для начала нужно будет вытащить магнитолу из гнезда. Старайтесь не ковырять ее отвертками для этого, но если иных способов нет, сойдет и этот. Посмотрите, какие входы есть на задней панели. В современных магнитолах во всех предусмотрены разъемы для подключения саба. Скорее всего, это будут тюльпаны.

Подключите к ним провода в соответствии с цветами. Они должны будут соединить магнитолу и усилитель. Затем провода, идущие от самих колонок в соответствии с плюсовыми и минусовыми клеммами. И не забываем про подключение усилителя к аккумулятору.

К штатной магнитоле

Чтобы подключить сабвуфер к штатной магнитоле, необходимо проверить для начала, есть ли на ее задней панели разъемы для соответствующих проводов. Обычно это всем известные «тюльпаны» красного, желтого и белого цветов. При наличии таковых, процесс становится существенно проще. К тому же следует выделять активный и пассивный варианты сабвуфера. Первый имеет малый эффект, второй же дает прекрасный результат: при прослушивании музыки через него на басы и ритм делается особый акцент.

Дополнительные провода, требуемые для подключения штатной магнитолы к сабвуферу, можно приобрести в любом автомагазине. Чтобы конструкция смотрелась аккуратно, провода прячут под обшивку автомобиля. По факту получается, что они протянуты через весь салон прямо под капот, и их хаотичное расположение по внутреннему пространству машины,п мало того, что не добавит эстетичности, так еще и будет мешать пассажирам, особенно при входе или выходе из машины.

Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

Пассивный и активный сабвуфер: отличия и особенности

Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

• усилитель аудиозвука;
• частотный разделитель;
• НЧ-головки.

На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

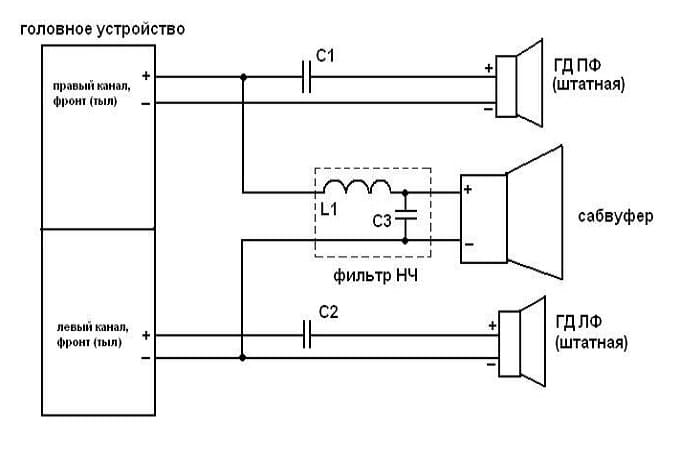

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства. Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

Подключение пассивного сабвуфера

Алгоритм, согласно которому проходит подключение пассивного саба, выглядит как особая конструкция, включающая 1 или чуть больше динамиков низкой частоты, набор фильтров и усилителя. Они объединены в единый корпус, который изготовлен из фанеры или дерева (плотная основа). Желая подключить пассивный сабвуфер к ресиверу, придется потратить около 1-3 часа, что зависит от личных умений и состояния машины.

Процедура состоит из следующих этапов:

1. Перед стартом работ с АКБ следует удалить клеммы (что автоматически исключит случай короткого замыкания).
2. Нужно отыскать проделанное отверстие, которое прикрыто заглушкой. На отечественном транспорте его может не наблюдаться, и придется дополнительно сделать отверстие и оформить уплотнение герметиком.
3. Для объединения с магнитолой потребуются «тюльпаны», а также запасной провод, который позволяет управлять питанием.
4. «Тюльпаны» соединяются в соответствии с расцветкой разъемов. Для параллельного подсоединения саба и техники задействуют требуемый «+» провод.
5. Проводку под капотом стоит расположить в штатном жгуте и аккуратно вывести в салон; заранее продумать, как установят кабель питания.
6. Иногда потребуется временно удалить салонную обшивку и накладки порогов — тут следует исключить защемления или изломы.
7. После финала монтажа все эксплуатируемые детали крепят обратно в кузове, через отверстие. А подключение пассивного сабвуфера с питанием происходит с ориентацией на полярность.
8. Следует найти расположение клеммы и соединить ее с кабелем питания встроенной магнитолы.

Остается настроить подключение сабвуфера к ресиверу. При смене настроек двухканального усилителя ради разделения мощности все каналы присоединены к одному прибору.

Конденсатор можно вовсе не использоваться: данная деталь необходимо только, когда усилитель характерен максимальной мощностью выше 400 Вт. Но настройка сабвуфера в прямом подключении спровоцирует крупный расход энергии, что повлечет скорейшую разрядку.

Без усилителя

Порой необходима активация подключенного пассивного сабвуфера напрямую к технике, без смежных усиливающих дополнений.

Настроить так связь можно, но нужно, чтобы на динамическую головку переходила вся линия частот вместо низких копий.

Тогда сигнал на сабу набирается от любого из каналов магнитолы.

Прямое присоединение к моноблоку — иногда может выйти из строя усилитель центрального типа, поскольку сопротивление бывает различного калибра, что ведет к перегрузке выхода в магнитоле.

Как настроить пассивный сабвуфер

Некоторые покупатели задумываются о регулировке магнитолы под сабвуфер еще на стадии выбора акустической системы. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках. Это не совсем так.

Преимуществом активных устройств является простая быстрая установка. Между тем отсутствие отдельного усилителя для сабвуфера в авто сокращает возможные модификации регулировки.

Уже готовые заводские комплекты несколько ограничивают покупателя в выборе. За сравнительно малые цены купить мощное качественное изделие не удастся. Устройства же с хорошей комплектации требуют больших вложений. Чтобы приобрести активный сабвуфер в автомобиль, в некоторых случаях придется идти на уступки по отдельным параметрам.

Наиболее качественными и гибкими в подсоединении настройках оказываются те устройства, которые были сделаны на заказ. В этих случаях можно сделать параллельно подключенный сабвуфер и осуществить максимально тонкую настройку магнитолы, саба и других отдельных узлов системы.

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

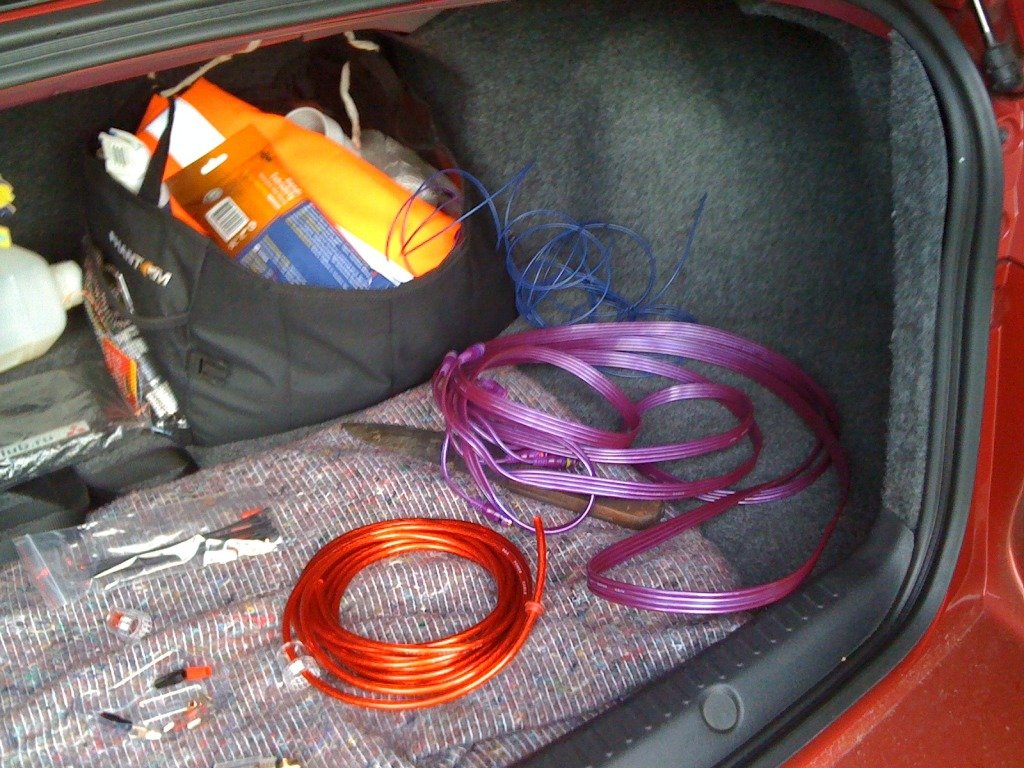

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Установка активного сабвуфера в машину своими силами

Установка активного сабвуфера в машину – процесс не из легких. Обычно проходит быстро, но это только в том случае, если осуществляется он под непосредственным присмотром профессионала.
Нужно учитывать, что обычно штатная акустика не снабжается сабвуферами, поэтому могут появиться некоторые вопросы.

Роль активного сабвуфера

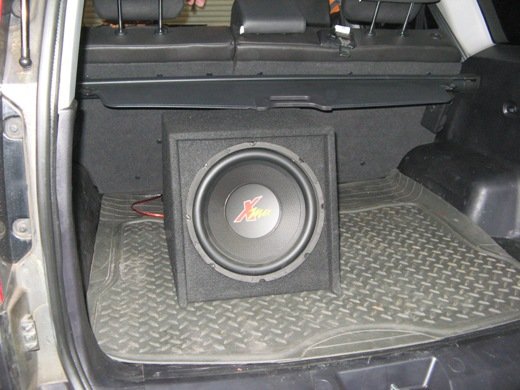

Установка активного сабвуфера в машине

Обычно активные сабвуферы выполняют такую основную роль:

• Аудиосистема, имеющая высочайшее качество, способна проигрывать те частоты, которые имеют различный диапазон.
• Площадь диффузора является довольно большой, за счет чего становится возможным также и проигрывание низких частот звука.
• Также сабвуфер может понадобиться и тогда, когда некоторые моменты, проигранные устройством, теряют свою привлекательность.

Примечание: в таком случае пассивный сабвуфер точно не справится (если не проводить тщательной специальной его подготовки, чем способен заняться только профи), поэтому нужно использовать только активный.

Корпус активного саба и его виды

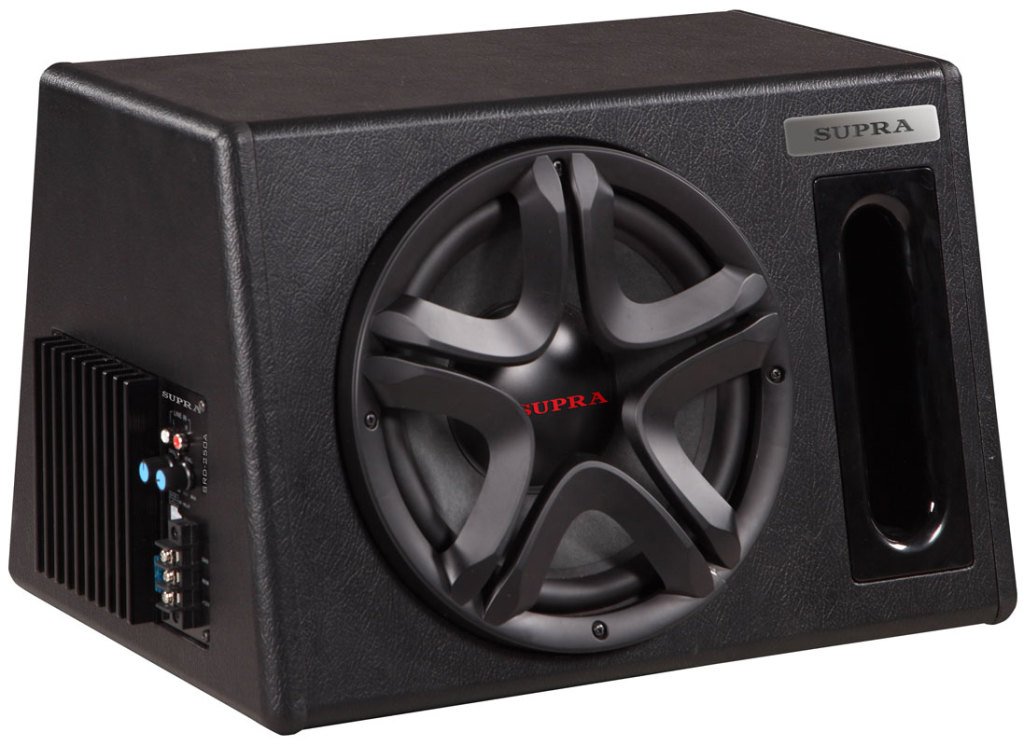

Устройство активных сабвуферов

За счет корпуса этого динамика создается уникальное акустическое оформление. При этом некоторые устройства нуждаются в разнообразном оформлении.
Активные сабвуферы могут быть установлены в такие ящики:

• Закрытый ящик. Изготавливается довольно просто. При этом подключение сабвуфера с таким оформлением осуществляется в несколько простых действий. Во время установки практически нельзя допустить тех или иных ошибок.
• Полосовой ящик.
• Ящик с фазоинвертором. Это ящик, обладающий портом с определенной длиной. Основное преимущество в том, что с его помощью можно создавать любое давление в системе. Однако для установки такого устройства следует обладать большим багажом знаний и опыта.

Основное требование для любого вида ящика – он должен быть максимально герметичным, чтобы сам сабвуфер эффективно защищался от внешних условий. Производитель должен учитывать, что самой качественной должна быть поверхность, которая соприкасается прямо с динамиком.
Ведь обычно на неровной имеются щели и трещины, которые могут свести насмарку все усилия по установке устройства.

Как настроить активный сабвуфер

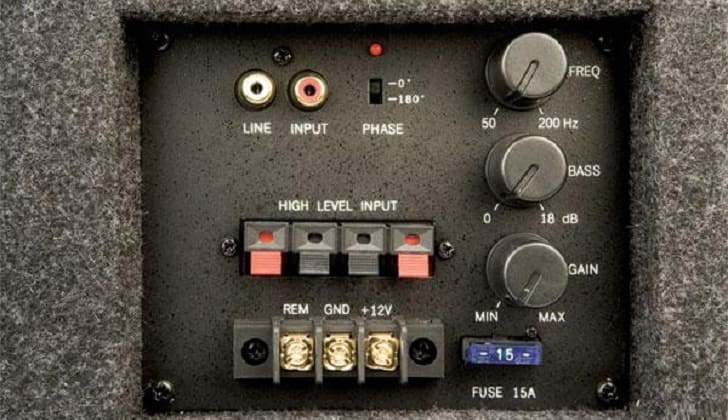

Для правильной настройки активного сабвуфера в машине следует проделать несколько этапов работы. Этапы работ сходны при любом типе подключения (к моноблоку или через усилки).

В первую очередь включают фильтр нижних частот. Он может располагаться на самой магнитоле или на усилителе. Называться фильтр может следующим образом: Low Pass Filter (сокращенно LPF), а также LF или ФНЧ. Такое действие необходимо для минимизации звучания средних и высоких частот. При включении фильтра будут слышаться только басы.

Начальные настройки громкости и частоты. Перед тем как правильно настроить саб, необходимо отыскать регулятор частоты фильтра — он расположен на усилителе и отмечен надписью Frequency. Его показатель должен находиться на отметке 80 Гц. Регулятор чувствительности можно узнать по надписи Gain или же Level. Его уровень должен соответствовать показателем других регуляторов.

Полярность включения. От особенности подключения зависит лишь тот факт, в какую сторону начнет движение диффузор динамика. Для того чтобы отрегулировать параметр, требуется такая музыка, в которой басы воспроизводятся четко и хорошо различимо. После этого нужно найти такой вариант звучания, при котором сабвуфер будет издавать звуки, не отличимые от звуков из других элементов акустической системы.

Обязательным требованием является проверка слышимости на передних и задних сидениях.

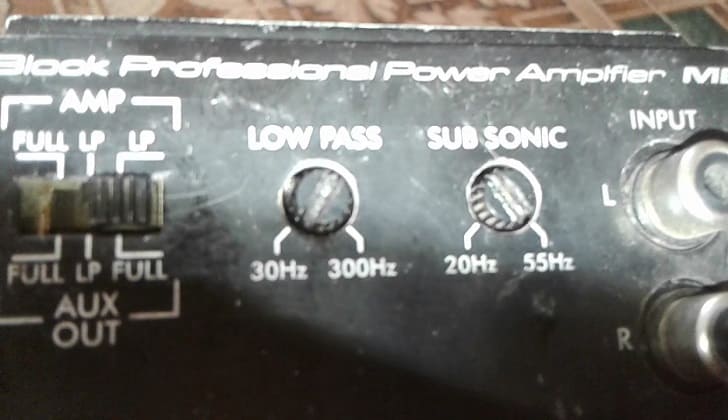

Следующая задача — отрегулировать сабсоник. Под этим названием понимают подтональный фильтр, очищающий музыкальные композиции от излишне низких звуков. В большинстве случаев уровня 20 Гц окажется достаточно. Тем, кто предпочитает максимально громкий бас, может потребоваться уровень 40 Гц.

Не менее важно сабвуфер настроить с учетом показателей средних басов. Для этого снова потребуется регуляция громкости и фильтра нижних частот. Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже.

Без линейного входа

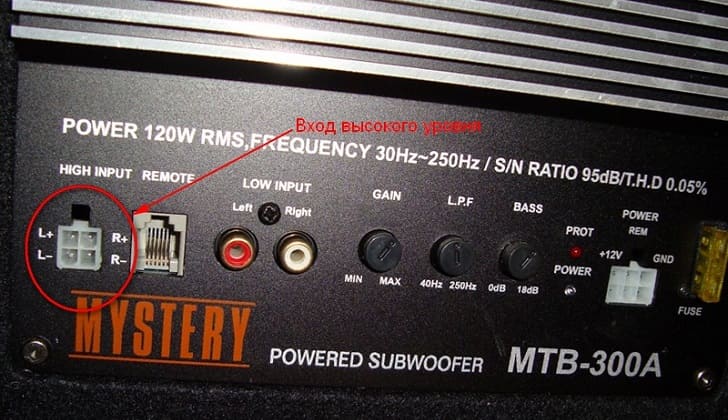

Большинство новых моделей магнитол оснащены линейным выходом (“тюльпаном”) для подключения сабвуфера с активной системой или с усилителем. Однако в некоторых случаях штатная магнитола полностью лишена такого выхода. При этом нет необходимости заменять головное устройство акустической системы — для решения проблемы существует другой подход.

Для присоединения саба к магнитоле без линейного выхода можно воспользоваться входом высокого уровня и линейным входом, которые присутствуют на автомобильном усилителе. В этом случае подавать сигнал на сабвуфер следует с применением акустического провода. Важным требованием при подключении штатного сабвуфера к нештатной магнитоле является учет полярности подключения.

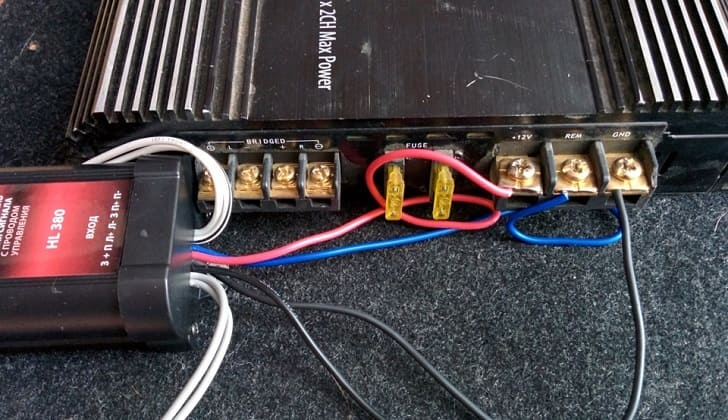

Как правильно подключить компьютерный сабвуфер к автомагнитоле?

В большинстве случаев правильно выбранная акустическая система позволяет добиться хорошего качества транслируемой музыки. Однако у некоторых меломанов может возникнуть желание улучшить этот показатель. В списке возможных вариантов решения такой проблемы — использование саба от компьютера.

При наличии опыта и знаний в радиоэлектронике такое подключение сабвуфера к магнитоле не потребует много времени и сил. Для осуществления правильной настройки можно выбрать наиболее подходящую программу действий:

• Питание можно подать посредством инвертора 12/220В.
• Для сабвуфера на плате усилителя можно найти необходимый контакт (+12В).

После того как питание найдено, на вход саба подается аудиосигнал, который можно взять с магнитолы (ее линейного выхода). Сделать это необходимо с помощью экранированного кабеля подходящего размера.

Как подключить сабвуфер к усилителю

Прежде всего стоит запомнить, что мощность сабвуфера и усилителя должны совпадать. Если в этом возникли сомнения, проконсультируйтесь с продавцом при приобретении обоих устройств. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Подключая сабвуфер к усилителю, не забывайте о плюсовых и минусовых клеммах, а также штатных предохранителях на проводах. Если такие в комплект изначально не входят, обязательно приобретите их отдельно. Они уберегут систему от скачков энергии сэкономят ее расход.

Заземляющий провод крепится к неокрашенной металлической поверхности. Здесь уже все зависит от удобства и его длины. Часто его прикрепляют к винту от сиденья. Не забудьте хорошо почистить конец провода, чтобы ничего не мешало процессу.

При подведении проводов непосредственно от магнитолы, не стоит забывать о проводе питания. Если упустите его из виду, система просто не будет работать. Обычно это тонкий синий проводок, идущий в центральный вход.

Подключение двух сабвуферов

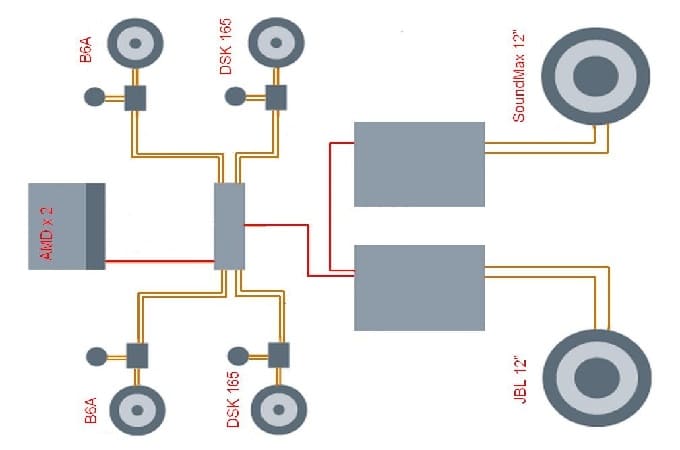

Для подключения двух сабвуферов нужно состыковать их смежные провода по стандартному принципу: «+» соединить с «+», «-» к аналогичному «-». Необходимо, чтобы настроенный прибор был тщательно подобран к относительно технических характеристик другого устройства. Подключение пары может быть:

1. Последовательное. Так владелец машины получит общее сопротивление в 4 Ома, а большая доля усилителей формата АВ рассчитана лишь на фиксированное сопротивление. Итоговая мощность динамиков при этом суммируется.
2. Параллельное. В запасной схеме итоговый размер сопротивления обязан быть мощностью в 1 Ом; данный показатель уже считается критическим для большинства усилителей типа АВ, а для соседнего класса D — это рабочий уровень.

В процессе все зависит от того, как устанавливать усилитель, где рассматриваемые 2 сабвуфера будут подключены в перспективе.

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

• Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле:

  • • U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
    • I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
    • KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
    • n – число независимых каналов устройства.
• Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
• Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
• Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
• Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
• Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
• Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Правила безопасного подключения

Итак:

• Прежде чем соединять провода, нужно убедиться, что аккумулятор автомобиля отключен от питания. Это очень важно, ведь в противном случае в цепи может произойти короткое замыкание.
• При соединении следует добиваться безопасного и надежного соединения с применением уплотнителей, крепежных хомутов, изоленты, гофрированного кабель — канала, чтобы избежать внешнего воздействия на провода.
• Пользоваться качественными проводами.
• При выборе предохранителя руководствоваться паспортами устройств.
• Надежно и удобно закреплять в автомобиле акустическое оборудование.

Активный сабвуфер и его подключение

Соблюдение этих нехитрых правил позволит наслаждаться качественным звуком, не испытывая страха за пожарную безопасность автомобиля. Надежная и хорошо установленная техника только добавит комфорта при вождении, и заставит гордиться своим железным другом еще больше.
Проделать все работы по установке акустических кабелей можно и своими руками. В интернете есть много фото, на которых изображена подробная инструкция данного процесса.
 Тем более, что цена в автосервисе на выполнение этого процесса – довольно высокая. А домашний ремонт проходит совершенно бесплатно.
