Проверка и регулировка света фар Ford Focus 2 2005-2008 – проверьте и отрегулируйте фары с бордюром (с полностью заправленным топливным баком, набором инструментов и запасным колесом).
Не стоит пренебрегать работой по регулировке фар. Помимо того, что ваш автомобиль с неотрегулированными фарами не выйдет из строя при очередном техническом осмотре, он будет опасен на дороге для всех участников дорожного движения, в том числе и для вас. Действия водителя, ослепленного фарами встречной машины, зачастую непредсказуемы.

Вам понадобится отвертка Phillips.

1. Предварительно проверьте и при необходимости отрегулируйте давление воздуха в шинах.

2. Припаркуйте автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Поместите дополнительный груз весом 75 кг на сиденье водителя. Разметьте экран на стене, как показано на рис. 4.6. Продольная плоскость симметрии автомобиля должна следовать за линией 0 на экране. Раскачивайте автомобиль вбок, чтобы пружины подвески соединились.

3. Измерьте высоту центра фар от пола вашего автомобиля. Это будет расстояние h на экране.

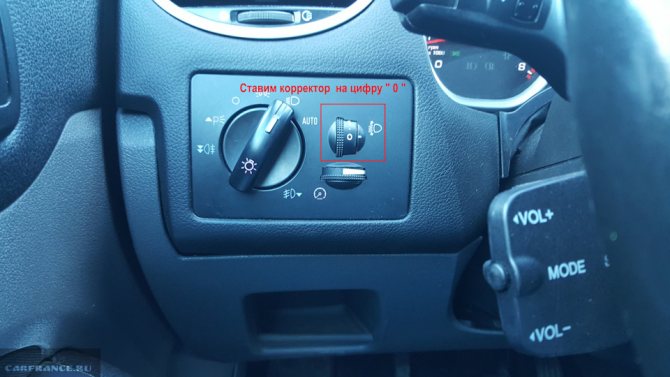

4. Установите регулятор корректора фар на панели приборов в положение, соответствующее загруженности автомобиля водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна отдельно для каждого проектора. При настройке накройте второй проектор непрозрачным материалом.

7. Откройте капот и с помощью регулировочного винта 1 отрегулируйте положение световой точки на экране для каждой фары по вертикали или, повернув винт 2, по горизонтали, если положение световых точек не соответствует фото.

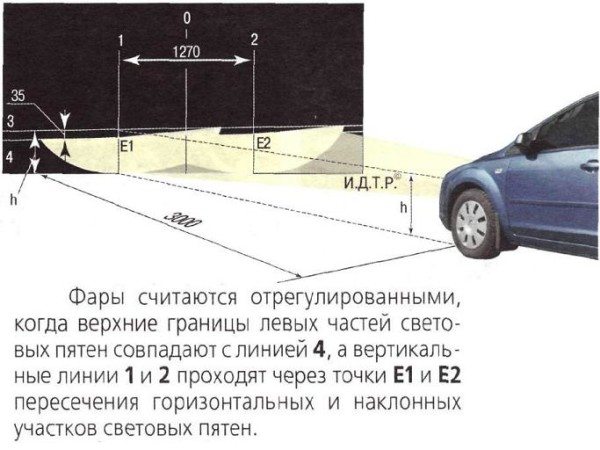

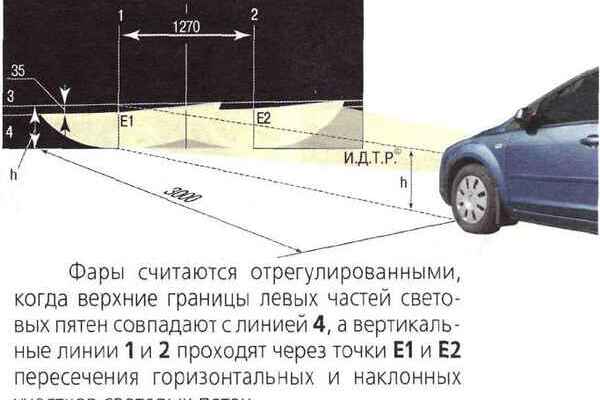

8. Прожекторы считаются настроенными, когда верхние границы левых частей прожекторов совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтального и наклонного участков прожекторов.

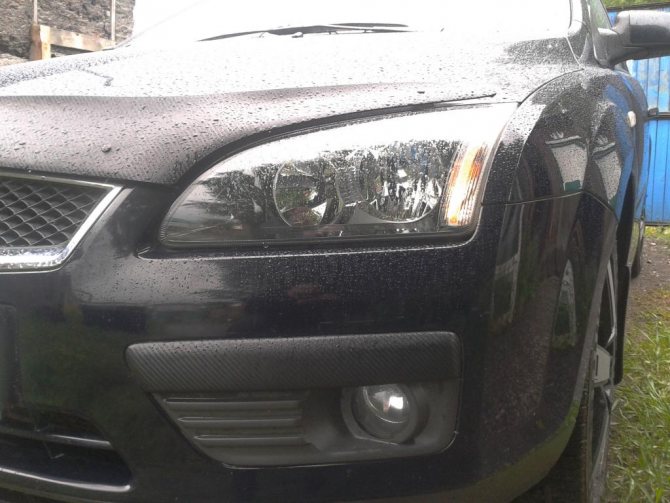

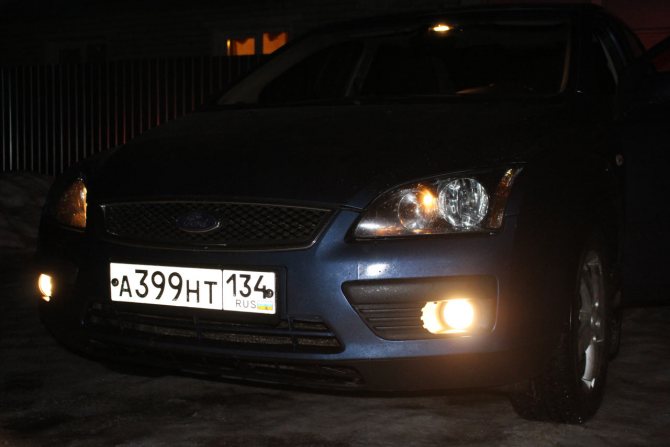

Если автомобиль оборудован противотуманными фарами, направление светового луча нужно регулировать только по высоте. Поворачивайте регулировочный винт до тех пор, пока верхняя граница световых пятен не окажется на линии 4 или немного ниже ее.

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света по популярной американской технике необходима, если дорога при движении ночью плохо освещена.

Также есть визуальные индикаторы неправильной конфигурации:

Машины, идущие навстречу, стали чаще мигать дальним светом, когда они ехали по шоссе ночью;
Луч света «падает» на левую или правую сторону, недостаточно освещая основную площадь проезжей части;
Световой поток значительно ослаблен и направлен вверх, освещая вершины домов, деревья и столбы;
Луч падает слишком низко, и освещение очень тусклое для ночного движения, даже если включен дальний свет.

Если вы заметили хотя бы одно из перечисленных на вашем автомобиле обстоятельств, вам необходимо отрегулировать фары. Сначала проверьте положение переключателя регулировки фар внутри автомобиля. Необходимо вернуть ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар дорестайл и рестайл версий автомобиля могут быть утеряны из-за случайного нажатия кнопки регулировки светового пучка, но если регулировка выставлена правильно, придется регулировать сам механизм сборки.

Когда необходимо поменять цилиндр сцепления?

Замена главного цилиндра сцепления Форда Фокус 2 обычно необходима при его чрезмерном износе. В этом случае происходит потеря рабочей жидкости. При осмотре ГКС обнаруживаются трещины, поломка фурнитуры, механические повреждения корпуса.

Первый признак утечки – попадание тормозной жидкости в салон. Его следы появляются на моторном щите. Сброс ГВК приводит к снижению уровня жидкости в баке.

Замена главного цилиндра также необходима в случае ненормального функционирования сцепления. При выходе из строя GCC водитель должен несколько раз нажать на педаль. Происходит аэрация гидропривода. Разделение двигателя и трансмиссии не полное. Шестерни перемещаются под действием силовых и ударных нагрузок. Эффективность торможения снижается.

В продаже есть ремкомплекты. Их следует использовать, если резиновые уплотнители изношены или повреждены. В случае серьезной поломки нет смысла ремонтировать агрегат – требуется замена узла ГКС.

Как определить, что требуется настройка оптики?

Регулировка ближнего света фар на Форд Фокус 2 необходима при недостаточном освещении проезжей части в ночное время. Визуальные признаки опущенной регулировки фар:

Встречные водители часто начинали мигать дальним светом при движении по автостраде в ночное время.
Луч света смещен вправо или влево и не освещает основную часть дороги.
Световой поток стал заметно тусклее и направлен вверх, так как освещает верхнюю часть деревьев, столбы, дома.
Луч сильно опущен, освещения в темноте не хватает даже при включенном дальнем свете.

При возникновении вышеперечисленных проблем необходимо проверить, в каком положении установлена рукоятка регулировки положения электрических фар в салоне.

При необходимости верните регулятор в положение «0» и убедитесь, что неисправность не устранена.

Регулировку фар «Форд Фокус 2» (рестайлинг и дорестайлинг) можно потерять при случайном нажатии на кнопку регулировки светового пучка из салона. Если настройки корректора правильные, необходимо будет отрегулировать механизм фары.

На что влияет правильная регулировка фар Ford Focus II

Грамотное управление освещением Ford Focus II позволяет достичь необходимого уровня безопасности, в том числе отличной видимости при движении ночью и в плохую погоду. Пренебрежение настройкой может привести к серьезным проблемам, например, к тому, что вы не заметите другую машину на обочине дороги или излишне ослепите встречных водителей.

Возможна регулировка фар своими руками, но для тонкой настройки всех функций потребуются специальные инструменты и навыки. Чаще всего эту процедуру проводят в сервисном центре, но возможна и грубая настройка «дома».

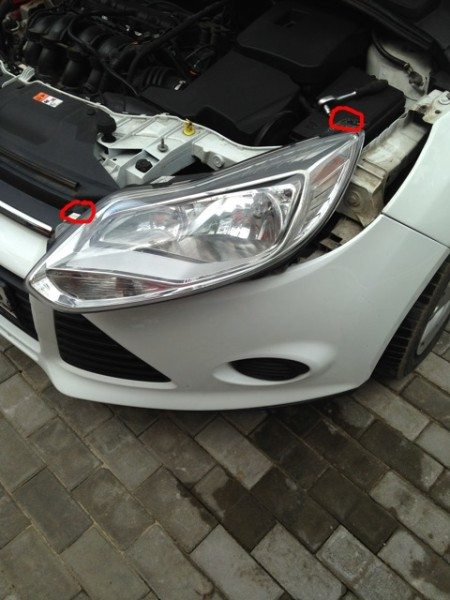

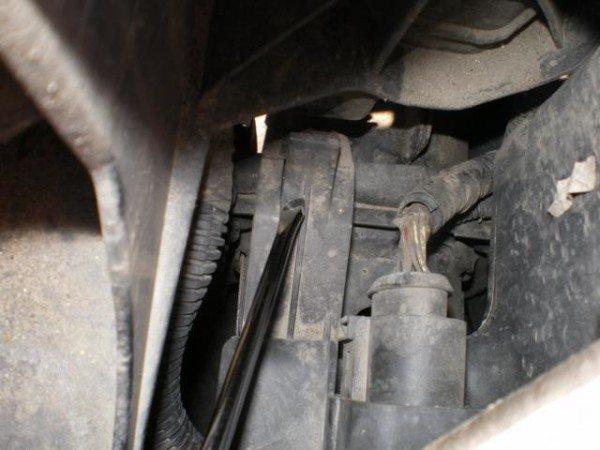

Для самонастройки можно использовать регулировочные винты, расположенные на корпусе фары, по 2 с каждой стороны. Один из винтов отвечает за горизонтальное положение светового потока и находится в верхней задней части корпуса, а другой – в нижней части проектора и контролирует вертикальное положение светового луча. Ввинчивание винтов возможно с помощью плоской отвертки или шестигранного ключа на 7 мм.

Для правильной ручной регулировки необходимо поставить автомобиль на ровную поверхность, примерно в трех метрах от плоской стены. Стоит залить полный бак топлива и положить в багажник запаску и штатные инструменты. Это позволит подвеске переместиться в положение, аналогичное положению традиционно оборудованного автомобиля. На сиденье водителя специалисты рекомендуют класть любой груз весом 60-70 килограмм, также необходимо установить угол светового потока в положение «0».

Перед регулировкой фар Форда Фокус 2 необходимо очистить фары и проверить давление в шинах, приведя его к характеристикам, рекомендованным производителем автомобиля. Не забудьте взять с собой плоскую отвертку, рулетку, звезду Torx и маркер.

Сложно ли настроить оптику самостоятельно?

Правильная настройка светового луча в первую очередь влияет на безопасность. Диапазон отображения зависит от этого параметра не только в темноте, но и в дождь, туман, снег. Неправильная регулировка может привести к серьезным последствиям, например, если водитель не заметит на трассе разбитую машину или сильно ослепит владельца встречной машины.

Регулировка фар Форд Фокус 2 не занимает много времени. Но перед работой вам потребуется некоторая подготовка автомобиля:

Автомобильные фары нуждаются в чистке.
Следует проверить давление в колесах и накачать до параметров, указанных на багажнике или обшивке двери.
Запаситесь необходимыми инструментами: рулеткой, отверткой, звездочкой torx, мелком или маркером.
Сначала найдите ровный участок со зданием или стеной.

После нескольких простых приготовлений вы можете приступить к настройке. На регулировку фар Форд Фокус 2 потребуется 15-20 минут.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте воспользуемся примером «Форд Фокус 2», чтобы понять, как регулируется ближний свет фар для обеспечения безопасности на дороге. Это довольно простая работа, которую вы можете выполнить самостоятельно. Больше 10-15 минут для этого вам вряд ли понадобится.

Следует отметить, что процесс тюнинга проводится на автомобиле с полной комплектацией, запаской, инструментами и полностью заправленным топливным баком.

Итак, давайте рассмотрим весь процесс поэтапно:

Перед началом работ необходимо обязательно обеспечить необходимое давление воздуха в шинах – это влияет на высоту фонарей над дорожным покрытием.

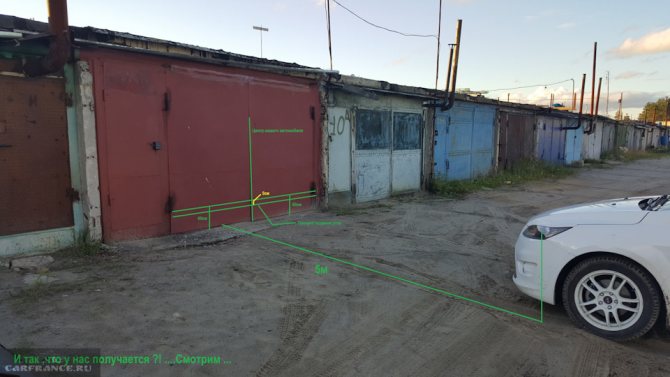

Ставим машину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. На водительское сиденье кладем груз, вес которого около 75 килограмм. Рисуем на стене отметки аналогичные тем, что изображены на схеме. Поперечная ось симметрии должна лежать на нулевой линии экрана. Далее нужно встряхнуть машину, чтобы пружины подвески нашли свое положение.
Замеряем расстояние от центра фар до поверхности пола. Соответствует значению h на стене.
Устанавливаем регулятор электрокорректора на приборную панель в нулевое положение.
Включите ближний свет.
Регулировка выполняется отдельно для каждой лампы. Другой в этот момент может быть покрыт чистой материей. Регулировочные винты расположены в верхней части проектора – они шестиугольные. Один из них отвечает за регулировку по горизонтали, другой – за регулировку по вертикали.
Настраиваем до тех пор, пока световые лучи на стене полностью не совпадут с нанесенным рисунком.
Флаги можно считать настроенными, если верхние края левых участков световых точек совпадают с линией 4, а вертикальные полосы 1 и 2 проходят через точки E1 и E2 пересечения горизонтальных и наклонных участков световых лучей.

Если ближний свет отрегулирован правильно, дальний свет тоже будет работать в нужном режиме.

Отличия модели до рестайлинга и после

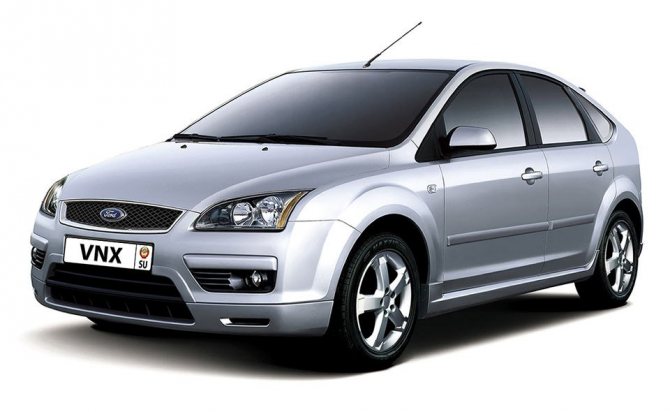

Форд Фокус второго поколения выпускался с 2004 по 2011 год. Рестайлинг проводился в 2008 году. В основном это коснулось внешнего вида автомобиля: молдинг на дверях, рельефный капот, форма фар, нижняя решетка радиатора и др был немного доработан и т д.

Как правильно и без проблем отрегулировать фары ближнего света на Ford Focus 2

К процессу регулировки фар на Ford и любом другом транспортном средстве нужно отнестись серьезно. В противном случае освещение фар автомобиля ослепит встречных водителей и пешеходов, что может привести к авариям на дорогах. В некоторых случаях при неправильной регулировке фар на Ford Focus 2 возможно создание так называемой шторки, которая значительно снизит видимость не только встречных автомобилистов, но и самого водителя, управляющего Ford Focus 2.

Принципы регулировки фар на Форд Фокус 2

Фары регулируются отдельно по вертикали и горизонтали.

провести правильную диагностику и точно настроить направление светового потока можно только при наличии специального оборудования и необходимых навыков.

Все это делается на заправке. Однако вы можете произвести грубую настройку самостоятельно. Для этого воспользуемся регулировочными винтами на корпусе фары. На каждом их по два: один регулирует горизонтальное положение светового луча, второй – вертикальное. Первый расположен в верхней задней части корпуса фары, второй – снизу. Винты можно повернуть отверткой с плоским шлицем или шестигранником на 7 мм.

Что необходимо для проведения работ

Чтобы замена лампы ближнего света на FordFocus3 прошла качественно и быстро, необходимо запастись необходимыми запчастями и инструментом:

Важно! При выборе конкретного производителя лампочки имейте в виду, что продукция марки Osram устанавливается на заводе, поэтому вы можете приобрести эту опцию. К тому же в коробке Osram цена продукции в полтора раза ниже, чем в фирменной упаковке Ford, хотя продукция абсолютно идентична.

Требования

Фара всех поколений Focus полностью отвечает требованиям безопасности автомобиля. Передний ближний свет излучает четкий луч с острой кромкой и ступенькой к бордюру для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения отражателя блока ближнего света.

Все конфигурации Focus оснащены электрической регулировкой луча. Модели с ксеноновыми лампами оснащены автоматическим корректором, который регулирует высоту светового луча в зависимости от положения тела. Базовые версии с галогенными лампами позволяют регулировать параметры светового пучка с помощью кнопки в салоне.

Разделительная линия не должна выходить за пределы положения глаз едущего навстречу человека, иначе он ослепнет, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно соответствовать правой. В случае отклонения положение отражателей необходимо отрегулировать в соответствии с требованиями ГОСТ Р 51709-2001.

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар производится поворотом параболического отражателя, в центре которого расположена лампа, перемещая его относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые расположены на задней стороне оптической группы.

Для правильной регулировки фар необходимо согласовать световое пятно, формируемое оптикой, с эталонной схемой регулировки, которая обычно предоставляется производителем автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).
Цепь регулировки автомобильных фар
Регулировка фар производится в следующем порядке:

Порожний автомобиль размещается на плоской горизонтальной платформе на расстоянии 5 метров от экрана. В качестве ширмы вполне подойдет любая невысокая стена или забор (до метра).
На экране рисуется вертикальная линия «0», лежащая в плоскости симметрии станка (см. Диаграмму настройки). Слева и справа от него нарисованы еще две симметричные линии «L» и «P», которые должны совпадать с центрами левой и правой фар.
На высоте, соответствующей удалению центров фар от земли, проводится горизонтальная линия «1», а ниже на 50 мм – линия «2».
По окончании подготовки включить ближний свет фар и приступить к регулировке.
Поочередно закрывая каждый проектор, проверьте положение светового предела относительно таблицы настройки, напечатанной на экране. Он должен проходить по линии «2» с наклонными сегментами, начинающимися в точках «E».
Если этого не произошло, необходимо отрегулировать фары с помощью регулировочных винтов по горизонтали и вертикали.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки уличного освещения вам все равно будет недостаточно, полировка фар может помочь исправить ситуацию.

Критерии выбора

При покупке ламп для Ford Focus 2, 1 или 3 фар нужно определиться, какой тип вы хотите использовать:

Лампы накаливания. Самый простой и дешевый вариант. Сегодня это практически неактуально.
Галогенные лампы в фарах Форд Фокус 3, 1 или 2. В таких устройствах свет излучается вольфрамовой нитью. Чтобы предотвратить испарение, ячейка заполняется йодом или бромом. Как показывает практика, галогенные лампы в фарах седанов Фокус 1 или 2 создают достаточно эффективное освещение и при правильной настройке не ослепят водителей встречных машин. Галогены характеризуются непродолжительностью и сильным нагревом.
Светодиодные светильники для первого, второго или третьего Focus на сегодняшний день являются самыми популярными. Их можно использовать как в передних, так и в задних фонарях. При необходимости вы можете выбрать цвет свечения и яркость устройства в соответствии с вашими предпочтениями. Следует отметить, что диодные источники света для Focus 2 потребляют гораздо меньше энергии. Среди недостатков таких элементов следует выделить высокую цену. Кроме того, для правильной работы более мощных источников света требуется дополнительное охлаждение.
Газоразрядные или ксеноновые лампы для Ford Focus 2, 1 или 3. На любом автомобиле, включая Focus 3, ксенон не имеет нити накала, в этом случае свет излучается специальной высоковольтной электрической дугой. По сравнению с галогенами ксенон на Форд Фокус 3, 1 или 2 будет иметь более высокую степень рассеивания соответственно, это может привести к трудностям регулировки. Срок службы таких устройств составляет в среднем 3 года – учтите, что их установка разрешена только на оптике, где есть отметка D. Также учтите, что если перегорит одна ксеноновая лампа, то обе они должны будут погаснуть изменилось в то же время. Кроме того, для обеспечения нормальной работы ксенона также потребуется установка блока розжига (автор видео – канал Lelik Bolek).

Процесс регулировки

Регулировку проводим следующим образом:

Проверяем и при необходимости доводим до нормы давление в колесах.

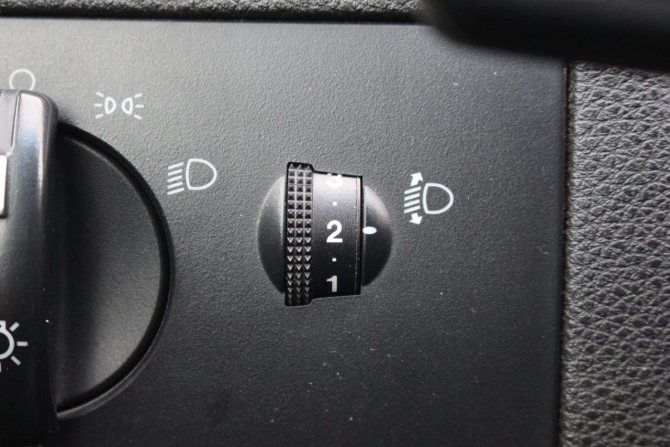

Не забудьте установить регулятор глубины фар в положение «0».

Качаем машину спереди и сзади, чтобы подвеска заняла нейтральное положение.
Включите ближний свет.

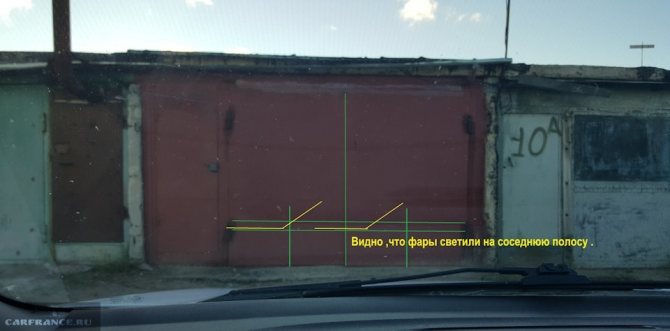

Видим, что на встречной полосе светят фары.

Регулируем фары отдельно, накрыв одну из них матовым материалом.

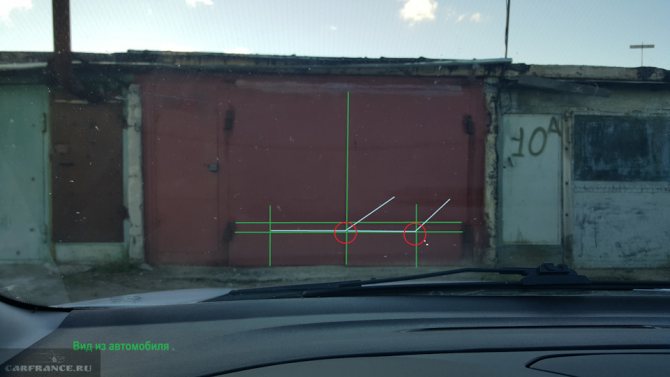

По нанесенным на стене отметкам определяем, куда переместить фары.

Выставляем горизонтальное положение светового луча поворотом регулировочного винта, который находится ближе к центру станка. Высота края светового пятна на стене должна быть примерно равна высоте центров огней относительно земли.

Шестигранным ключом выставляем положение отражателей фары с помощью двух регулировочных винтов.

Читайте также: Сразу заводится и замерзает на холодном ладу калина – что делать?

Регулируем положение фар в вертикальной плоскости. Для этого поверните второй винт, который ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых точек на стене было в пределах 1250-1275 мм.

«Галочки» границ света должны быть прямыми и четкими.
При необходимости корректируем световой поток в дорожных условиях винтами или регулятором глубины фар, если фары регулируются синхронно.

Регулировка фар и противотуманок

У меня, как и у многих здесь, оказалось, что ближний свет выставлен не оптимально. Даже при наивысшей высоте корректора фары светили очень низко и близко. Этот вид вождения опасен! На 20 метров не было уличного освещения. Конечно, скорость тоже снижается, поэтому вы легко можете влететь в канаву или вовремя заметить человека на дороге или велосипедиста, что чуть не случилось со мной. Видимо на заводе и в салоне не считают нужным уделять этому время. Пройдите к дилеру для этой процедуры за 60км и я не готов убивать за этот день. Эту процедуру можно проделать самостоятельно, за 5 минут. Сверху видны регулировочные винты, они выглядят как белые колпачки с шестигранным отверстием 7 мм. На фару нужно смотреть сверху, там, где черный пластик корпуса фары образует угол. Белые круглые винты находятся внизу, как если бы они были внизу. Есть и другие винты, расположенные по-другому для регулировки влево-вправо. Вместо шестигранного ключа я использовал ключ TORX 45, он идеально подходит. Регулировку лучше всего производить в темноте на ровной дороге. Кстати фонарик не понадобился, эти винты светятся при включении соседнего. Поставил соседа чуть повыше, но чтобы не слепить встречный и более комфортной езды. На фото (машина не моя, я например нашел) желтые стрелки указывают, куда смотреть сверху, чтобы найти винты.

На самом деле фары не всегда одинаковые. И чтобы быть точным, есть ряд факторов, которые влияют на положение фар: давление в шинах, состояние винтовых пружин передней подвески, разница в прочности пружин передней и задней подвески. Все эти факторы переменны, поэтому фары необходимо постоянно проверять и при необходимости регулировать. Количество пассажиров и загруженный багажник также меняют высоту фонарей. Вот способ адаптироваться:

Проверить и отрегулировать фары на обочине (с полностью заправленным топливным баком, набором инструментов и запасным колесом)

1. Предварительно проверьте и при необходимости отрегулируйте давление воздуха в шинах.

2. Припаркуйте автомобиль перпендикулярно гладкой стене (например, гаражу) на расстоянии 3 м. Поместите дополнительный груз весом 75 кг на сиденье водителя. Разметьте экран на стене, как показано на рис. Продольная плоскость симметрии автомобиля должна следовать за линией 0 на экране. Раскачивайте автомобиль вбок, чтобы пружины подвески соединились.

3. Измерьте высоту центра фар от пола автомобиля. Это будет расстояние h на экране.

4. Установите регулятор корректора фар на приборной панели в положение «0», соответствующее загруженности автомобиля с водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

7. Если положение ярких пятен не соответствует изображению, переместите более яркие области световых лучей к точкам пересечения линий на экране с помощью регулировочных винтов по вертикали или горизонтали соответственно.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. Рис.), А вертикальные линии 1 и 2 проходят через точки E1 и E2 пересечения горизонтальной и наклонной участки световых точек.

Регулировка направления пучков света фар

Направление света фар желательно отрегулировать на СТО.

Поворачивая регулятор, расположенный ближе к оси автомобиля, отверткой Phillips или шестигранником «7», мы меняем положение светового луча в горизонтальной плоскости.

Поворачивая регулятор, расположенный ближе всего к крылу автомобиля, отверткой Phillips или шестигранником «7», мы меняем положение светового луча в вертикальной плоскости. Аналогичным образом регулируем направление светового луча другой фары. Регулировка света противотуманных фар выполняется в тех же условиях, что и регулировка фар. Регулировку можно производить двумя способами: снизу автомобиля или в моторном отсеке. В первом способе снимите крыло радиатора (см. «Снятие щитка радиатора»).

Поворачивая регулятор отверткой Phillips, меняем положение светового луча в вертикальной плоскости. Во втором способе снимаем проектор (см. «Снятие проектора, замена ламп»).

Поворачивая регулятор вручную, мы меняем положение светового пучка в вертикальной плоскости. Установите крыло или фонарь в обратном порядке.

Линзы в ПТФ на Форд Фокус2

На это есть несколько причин. Если ближний свет отрегулирован правильно, дальний свет тоже будет работать в нужном режиме.

Профессиональная регулировка фар по ГОСТу по желанию.

Таким образом, на дороге создается опасная ситуация, которая угрожает безопасности водителя и проезду транспортных средств и пешеходов.

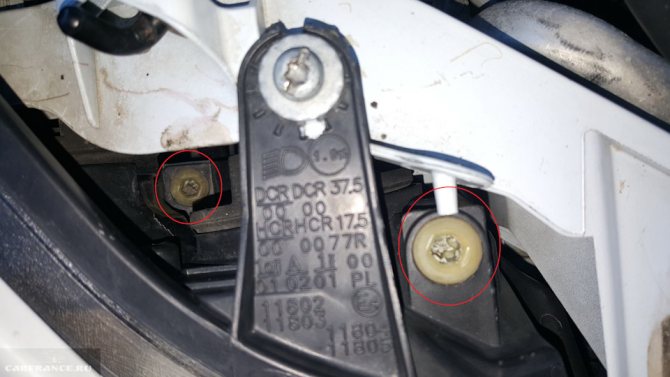

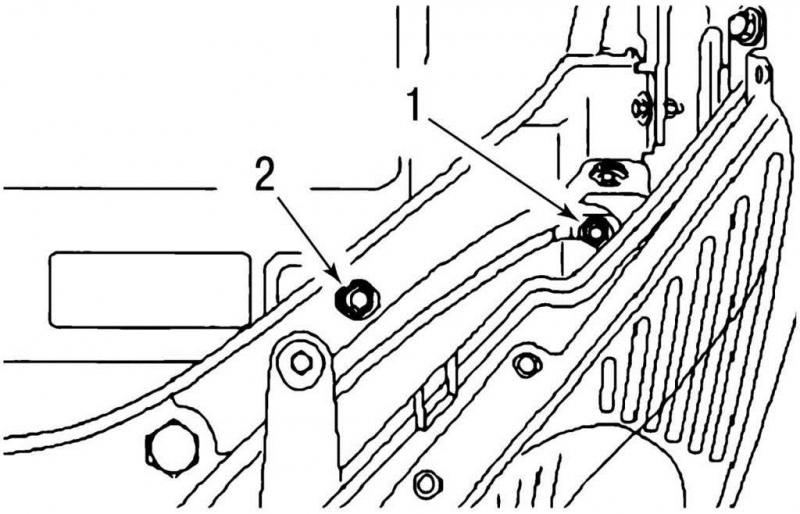

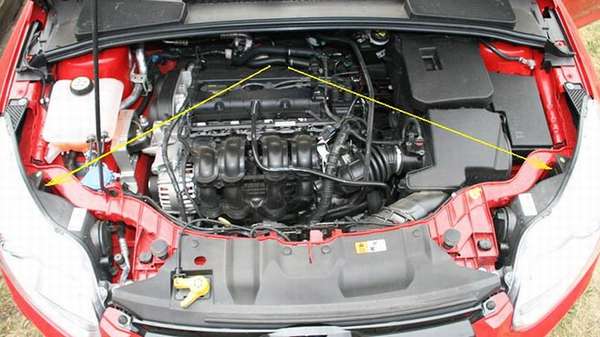

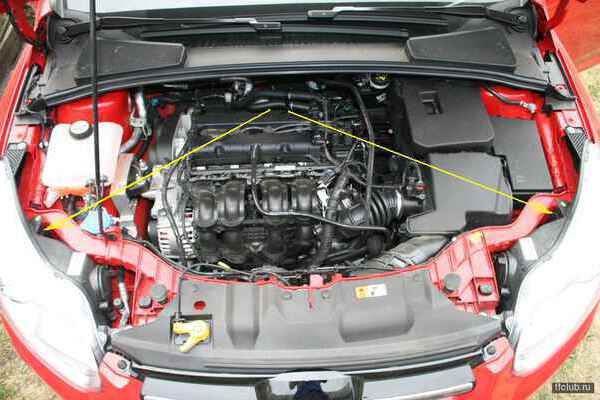

Регулировочные болты фар:

1 – болт вертикальной регулировки;

2 – болт регулировочный по горизонтали

– регулировать фары болтами при открытом капоте;

– включить зажигание и ближний свет;

– повернуть установочный болт вертикально до тех пор, пока светотеневая граница ближнего света с правой стороны не пересечет установочную линию;

– поворачивайте винт горизонтальной регулировки, расположенный на внутренней стороне фары, до тех пор, пока прерывание светового изображения ближнего света не попадет точно в точку установки (часть рассеянного света до 15% может находиться выше линии установки);

– после такой регулировки ближнего света дальний свет будет соответствовать норме.

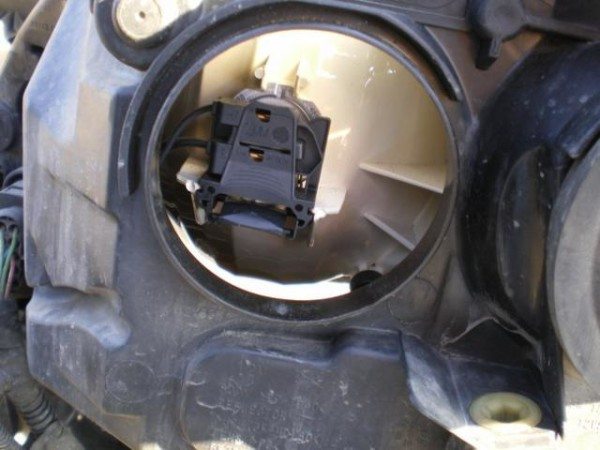

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает некоторое время, но мы рекомендуем потратить на эту работу не менее часа, чтобы работа выполнялась неторопливо. Если у вас есть все необходимое, вы можете приступить к работе, но сначала нужно убедиться, что лампа не работает. Для этого еще необходимо проверить специальный модуль – ДРАГОЦЕННЫЙ КАМЕНЬ, расположенный со стороны пассажира в блоке предохранителей, это делается в диагностике.

Первая модель

В Focus первого поколения на заводе устанавливаются только галогенные фары. Они легко регулируются самостоятельно.

Перед началом работы необходимо помыть фары, залить бак, почистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от FF второго поколения, светотеневая граница должна быть на 5 мм ниже от высоты ближнего света до линии земли. Отражатель перемещается 2 винтами.

Правильная установка фар не только обеспечит хорошую видимость во время движения, но и не доставит неудобств водителям в полосе встречного движения. Луч света Focus следует проверять не реже одного раза в год во время технического обслуживания.

Регулировка фар на Форд Фокус 2

В Ford Focus 2 регулировка фар осуществляется двумя винтами, отвечающими за горизонтальное и вертикальное положение отражателя. Для самостоятельной настройки требуется небольшая подготовка:

Проверьте давление в шинах. При необходимости накачайте колеса до требуемых значений, указанных в инструкции по эксплуатации или на табличке за стойкой водителя.
Освободите багажник от лишнего груза.
Заполните топливный бак как минимум наполовину.
Выберите ровный участок с ровной стеной (это могут быть гаражные ворота, стена магазина, дом или ровный забор).
Подготовьте инструменты (рулетка, отвертка Phillips, ключ Torx, мел или маркер).
В зависимости от конфигурации для регулировочных винтов требуется ключ Torx Phillips или 7-гранный шестигранный ключ».

Для правильной настройки необходимо тщательно вымыть стекло проектора от грязи и насекомых. Регулятор глубины фар Ford Focus 2 установлен в положение «0».

Настройка оптики не занимает много времени, не требует специальных знаний. Для настройки необходимо выполнить следующие действия:

поставить машину на площадку лицом к стене на расстоянии ровно 3 метра,
открыть капот, включить ближний свет,
измерьте высоту положения светильника относительно земли, перенесите линию такой же высоты на стену,
отметьте центр нашей машины вертикальной линией на стене,
между центрами луча левой и правой фары с помощью винта установите расстояние 1270 мм (центр луча находится там, где горизонтальный край проходит в поле для флажка направления),
положение горизонтальной линии на 35 мм ниже ранее отмеченной высоты положения лампы,
когда указанные значения верны, регулировку объектива можно считать завершенной.

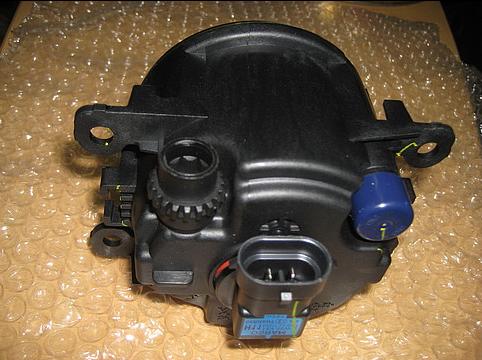

Как отрегулировать туманки на Форд Фокус 3

Противотуманные фары для Ford Focus 3

Как отрегулировать фары на Форд Фокус 3

Форд Фокус 3 “внахлест” замена ПТФ

Настройка положения фар в Фокус 3

Требования к установке галогенных фар в Focus третьего поколения не отличаются от автомобиля второго поколения. Параметры удаленности от стены и этапы подготовки перед проведением работ остаются неизменными. Центр луча фары находится на расстоянии 1280 мм, так как автомобиль немного шире.

Основное и единственное отличие – регулировочный винт: для этого требуется специальный шестигранный ключ на 8 дюймов. Приобрести инструмент можно в автомагазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В этом случае вам нужно будет обратиться в официальный сервис со спецтехникой. Фокусные линзы моделей 3 регулируются только оптическим носителем, который автоматически определяет световой луч и указывает необходимые настройки.

Форд Фокус Фан

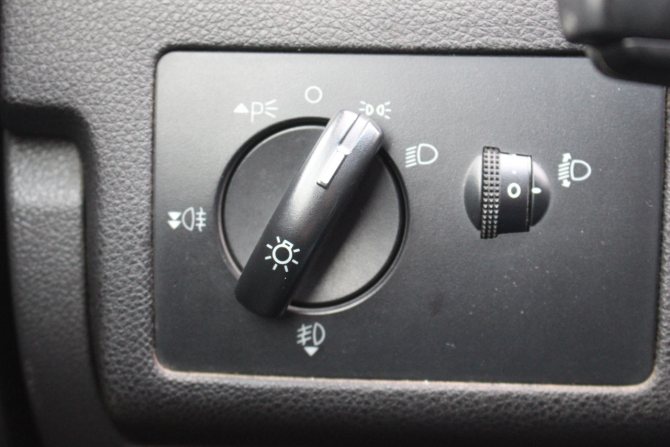

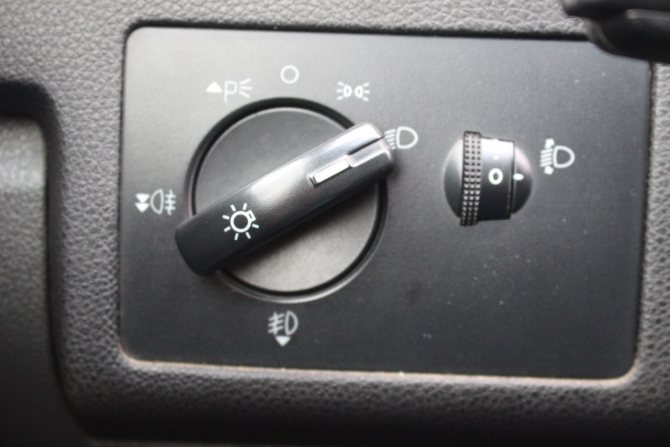

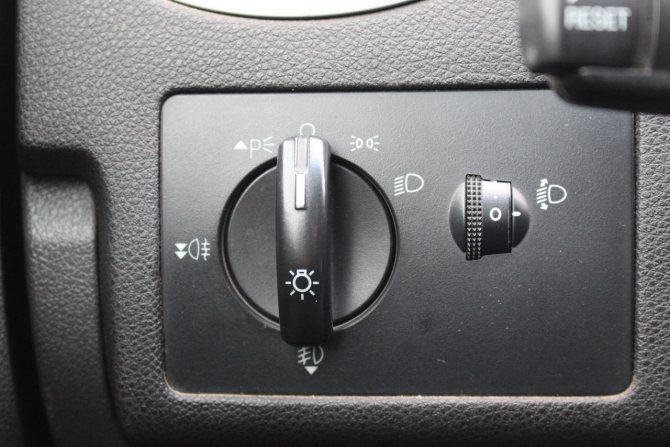

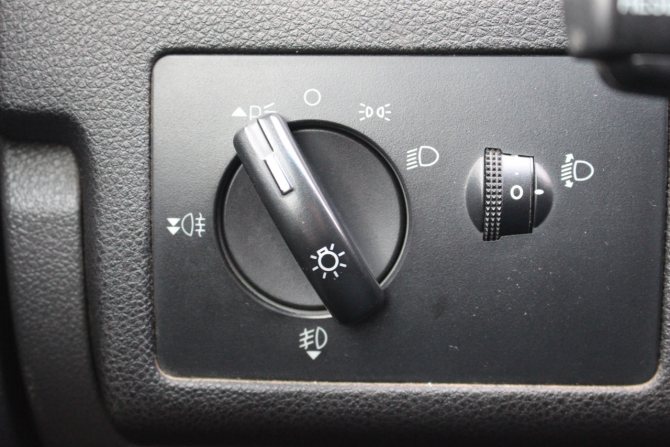

Блок управления освещением Ford Focus 2 расположен слева под рулем. Специально на моем Focus в конфигурации Trend он включает в себя, помимо стандартных функций управления просветом, ближний и дальний свет, габаритные огни и задние противотуманные фары, а также корректор электрического луча.

В нижней комплектации установка поставляется без светового корректора

Кстати, б / у выключатель фар Форд Фокус 2 с регулятором угла наклона фар можно купить за 500 рублей, новый оригинальный – цена будет в среднем 2500 рублей или 1600 рублей без диммера.

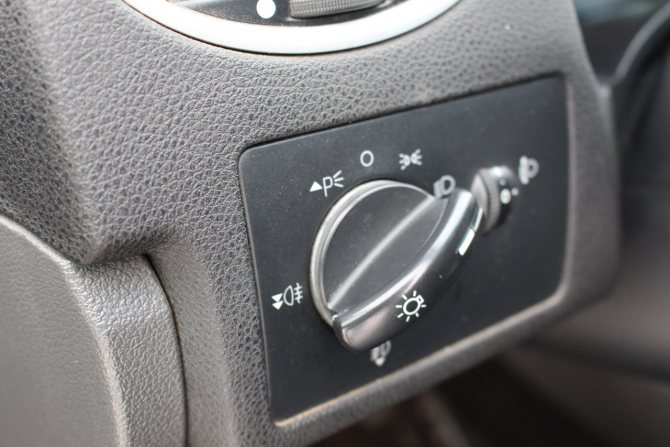

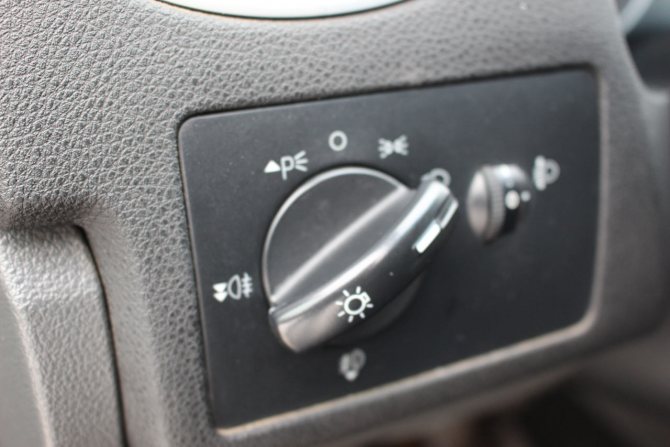

Переключатель света Ford Focus 2 имеет всего 6 положений, 2 из которых отвечают за противотуманные фары. И так, в положении переключателя в 0 (в строго вертикальном положении) все лампочки гаснут. На фото выше переключатель повернут для включения габаритных огней (направление на 1 час). Включены передние и задние размеры…

Я изменю размер на белый лунный

Независимо от включенных режимов освещения, мы можем дополнительно включить противотуманные фары. Если дернуть тумблер на одно нажатие, то включатся передние ПТФ (если, конечно, противотуманные фары установлены).

Не дергайте сильно и неаккуратно, сломаетесь… Переключатель работает очень четко.

Менять этот свет на “колхоз – ксенон” или что-то другое не стоит. Такой цвет фонарей лучше всего освещает дорогу в тумане

Чтобы включить задние туманки, нужно дернуть тумблер еще на щелчок.

Как включить свет на Форд Фокус 2)))))

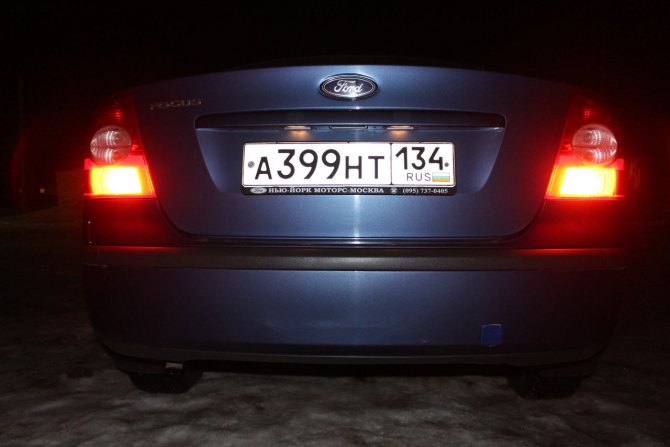

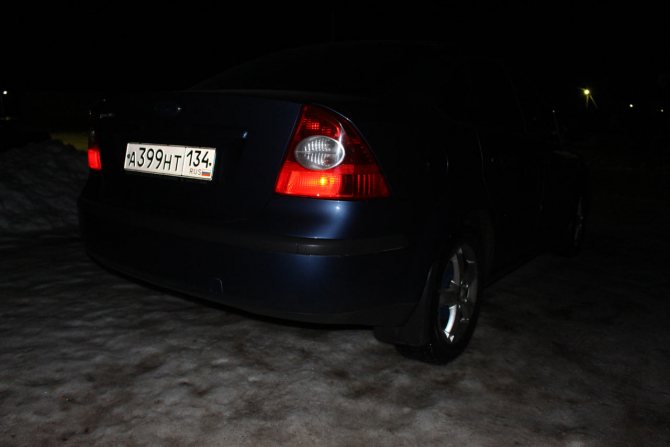

Задние ПТФ достаточно хорошо видны в непогоду

Чтобы включить основные фары, нужно повернуть переключатель на 2 часа, как это видно на фото ниже.

Блок управления внешним освещением ford focus 2

Из полезных и приятных функций можно выделить несколько, в том числе габаритные огни или габариты парковки. Кстати, он работает только при выключенном двигателе и не работает при включенном зажигании для экономии энергии. Вы можете вынуть ключ из замка, и свет включится, и машина будет видна. Для этого нажмите переключатель и поверните его влево против часовой стрелки.

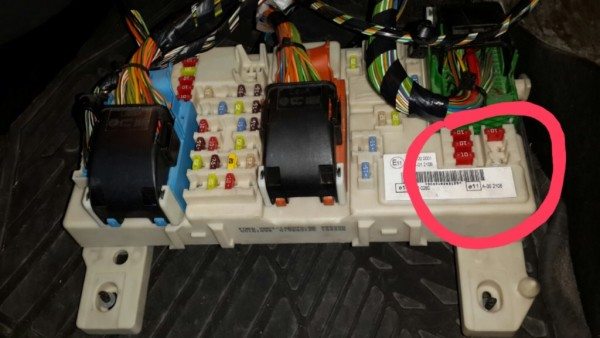

Может возникнуть вопрос: почему я? Ведь можно включить ремешок или аварийный размер. В отличие от размера, эта опция не потребляет энергию на номерном знаке, приборной панели и подсветке того же блока управления освещением ford focus 2. А по сравнению с аварийной полосой она потребляет меньше энергии.

Прекрасно работает и диммер фар: корректор света. Он имеет 5 положений, которые можно регулировать в зависимости от загрузки автомобиля.

Ford Focus 2 может осветить дорогу владельцу))) Функция «Отвези меня домой» работает даже при выключенном двигателе и без ключа в замке зажигания. Вы тянете за рычаг переключателя света, как будто переключаетесь с ближнего света на дальний (рычаг на себя), и фары включают ближний свет на 30 секунд, после чего сами выключаются.

Особенности регулировки фар

Затем производится регулировка фар с помощью специальных регуляторов, которые расположены на кузове. Регулировка происходит в несколько этапов. Для начала необходимо обеспечить нормальное давление в шинах автомобиля, так как это влияет на направление светового потока. Далее выполняем следующие действия:

устанавливаем машину на ровную поверхность перед стеной на расстоянии 3 метра (если внутри нет пассажиров и водителя, то необходимо поставить какой-то груз, который будет им равен по весу);
наносим отметки на стену по установленной схеме (схему можно найти в Интернете), при этом поперечная ось должна соответствовать нулевой линии;
слегка качаем машину, чтобы подвеска приняла нормальное положение;
измерить длину отрезка от пола до центра маяка;
включить ближний свет фар.

После этого можно переходить непосредственно к регулировке, причем делать это нужно отдельно для каждой лампы. Второй в это время следует накрыть какой-то тряпкой. Мы меняем положение световых лучей с помощью элементов управления на корпусе фары, пока оно не совпадет с рисунком на стене.

Когда свет попадает в определенные пределы, обозначенные согласно схеме, регулировку фары можно считать завершенной. Обратите внимание, что если ближний свет отрегулирован правильно, дальний свет также будет работать правильно. У Ford Focus 2 регулировка рестайлинга производится точно так же.

Итак, резюмируя, можно сказать, что регулировка фар – важное и необходимое мероприятие, которое вы можете выполнить самостоятельно. Благодаря правильной настройке оптики безопасность движения в темноте гарантирована. Если фары плохо светят, это может привести к аварийной ситуации и аварии. Своевременная настройка избавит вас от таких неприятностей.

Нюансы корректировки оптики

Прежде чем приступить к настройке фары, необходимо убедиться, что основные элементы и агрегаты автомобиля работают должным образом.

Обратите внимание, что на направление света влияют следующие факторы:

давление в колесах автомобиля,
состояние амортизаторов,
нагрузка на подвеску, в частности, это распределение нагрузки на висение.

Если в каретке есть проблемы, влияющие на направление светового луча, коррекция, скорее всего, будет выполнена неправильно.

Что нужно знать о регулировке передних фар

На многих автомобилях фары имеют комбинированный дальний и ближний свет, а регулировка выполняется на основе ближнего света. Есть оптика, где ближний и дальний свет раздельные, для каждого варианта регулировку нужно производить отдельно.
Перед тем, как приступить к регулировочным работам, необходимо вымыть фары, проверить целостность их креплений.
Наиболее точная регулировка фар выполняется на автомобиле, в котором передняя подвеска полностью исправна, топливный бак заполнен наполовину, а шины надлежащим образом накачаны.
Многие круглые или прямоугольные противотуманные фары имеют симметричные крепления, которые устанавливаются в двух положениях. Если ПТФ установлены вверх ногами (вверх ногами), регулировка невозможна.
Если самостоятельно отрегулировать фары нет возможности, то следует обратиться в специализированный СТО. В любом случае на спецтехнике настройка фар будет более точной, чем при выполнении подобных работ своими руками.
Для автомобилей с правым рулем (Япония, Великобритания) настройка фар отличается от настройки, используемой для автомобилей с левым рулем.
В интернете и опубликованных видеороликах есть разные данные относительно уровня наклона фар по высоте при регулировке, но свет не должен быть направлен параллельно и не выше уровня самой оптики, навести все равно невозможно фары очень низкие.

Фары ближнего и дальнего света

Как скорректировать световой поток:

Во-первых, машину необходимо приспособить к стене, на которой уже нанесены знаки.
Убедитесь, что шины автомобиля накачаны должным образом и что на сиденье водителя лежит груз весом около 75 кг, чтобы имитировать присутствие водителя в автомобиле. Также машину следует раскачивать из стороны в сторону, это снизит нагрузку на амортизаторы.
Далее включите ближний свет, учитывая схему разметки, нужно получить наиболее оптимальный и правильный световой пучок. Для исправления поверните регулировочные болты, которые находятся под капотом, на задней части фар. На многих автомобилях используются специальные корректоры, расположенные в салоне автомобиля, обычно с левой стороны центральной консоли. Вам нужно убедиться, что световой поток находится ниже центральной точки.
Если ближнее и дальнее освещение в вашем автомобиле не совмещено, вам нужно будет отрегулировать его отдельно. В этом случае таким же образом регулируется ближний свет. А при ослепляющем освещении луч света должен попадать прямо в центр разметки (видео опубликовано каналом Test Lab test Autolamp).

Если говорить об установке противотуманных фар, при отсутствии приспособлений для регулировки необходимо будет регулировать положение самих фар. Чтобы выполнить эти шаги, вам нужно будет нанести маркировку и ослабить болты, которыми корпус лампы крепится к бамперу автомобиля.

Подробнее о том, как настроить противотуманную оптику:

Машину нужно подготовить в первую очередь. Как мы уже говорили, для этого накачайте все колеса, поместите инструменты и запаску в багажник и поместите на сиденье водителя груз около 70-75 кг.
Автомобиль должен быть припаркован перед обозначенной зоной. В этом случае расстояние от автомобиля до стены должно составлять примерно пять метров.
После этого нужно включить противотуманные фары. Одну из фар предварительно следует накрыть куском картона. Чтобы получить наилучшую светоотдачу, верхняя часть светового потока проектора должна находиться примерно в 10 см от центра оптики, то есть от того места, откуда она проецируется. Корректировка второй фары производится аналогично.

Допускается ли установка ксенона?

Самым удобным для владельцев Ford Focu 2 является рестайлинг оптики, заключающийся в замене галогенных ламп основного света, ПТФ и ДХО на ксеноновые. Ксеноновые лампы во многих отношениях превосходят галогенные и становятся все более популярными благодаря своей высокой яркости, хорошему освещению и долговечности.

После установки ксенона улучшается видимость на дороге, что позволяет водителю лучше ориентироваться в дороге (видео Cihan Gollu).

К недостаткам можно отнести:

высокая цена;
необходимость замены двух ламп при выходе из строя одной;
сложность системы.

У водителей возникает вопрос, разрешена ли установка ксенона на автомобиль. Особого запрета нет, важно, чтобы оптика соответствовала маркировке и ГОСТу. Это касается всей оптики, включая ДХО.

Допускается рестайлинг фар при использовании раздельной оптики с раздельными фарами ближнего и дальнего света. Установка ксенона в противотуманные фары может производиться, если ПТФ предназначены для его использования, например, противотуманные фары с линзами.

Как самостоятельно отрегулировать фары?

Чтобы правильно настроить оптику головы, нужно выполнить следующие действия:

Поставьте машину фарами к стене на расстоянии 3 метров.
Включите ближний свет фар и измерьте высоту границы луча от земли.
Край световой линии должен быть на 35 мм ниже дорожного просвета до автомобильной лампочки.
Во время измерения максимальное значение расстояния от центра луча до обоих огней должно составлять 1270 миллиметров.
Чтобы облегчить регулировку, необходимо мелом или маркером на стене провести мелкие линии, на которые должен падать свет.

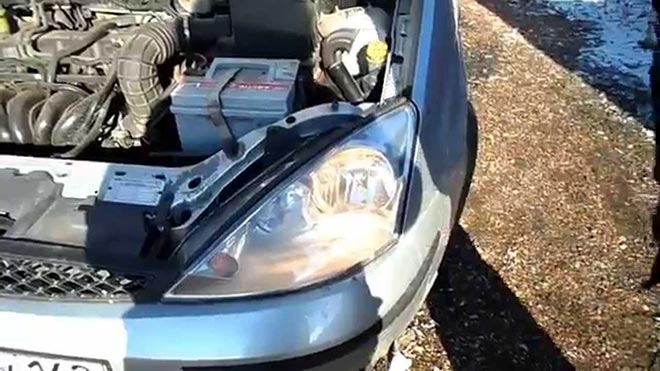

Откройте капюшон. Найдите регулировочные винты в верхней части фар, они сделаны под обычную отвертку или звездочку torx.
Винт на боковой кромке автомобильной фары отвечает за левый и правый поворот.
Винт, расположенный в центре маяка, отвечает за наклон вверх и вниз.
Отрегулируйте световой луч с помощью шурупов по заранее размеченным линиям на стене.

Регулировка фар Форд Фокус 2 не требует много времени и специальных знаний. Когда закончите, закройте капот и проезжайте по плохо освещенным участкам. Убедившись в исправности осветительных приборов, монтаж можно считать завершенным.

Первый метод

Для ремонта гаммы фар Лада Гранта или другого автомобиля с близкой оптикой понадобится ровный участок. Одна сторона прислонена к стене (в идеале – гараж). Требования к стене следующие:

строго вертикальный;
без неровностей, углов и выпуклостей.

Даже небольшое несоответствие в регулировке фар может привести к тому, что фары ослепят встречный транспорт

Для подготовки к работе нарисуйте на стене прямую линию, которая визуально разделяет машину на две половины. Просто поставьте машину у стены, измерьте половину ее высоты и затем выйдите. Когда огни разделены, измерьте каждый прибор. Затем начните рисовать еще одну линию, которая будет на 5 см ниже, чем первая. Для дальнейшей регулировки фар автомобиля вам нужно измерить длину от лампочки до дороги и от лампочки до центра автомобиля. И пересечение этих прямых линий будет центром светильника.

Для регулировки фар своими руками автомобиль должен находиться на расстоянии 7 м от стены. После включения фонарей проверьте следующие параметры:

соответствует ли угол наклона оптики проведенной вами линии;
там, где точка света поднимается, она должна соответствовать пересекающимся прямым линиям.

Настройка дальнего объектива выполняется аналогично, но вы должны сосредоточиться на верхней строке.

Второй метод

Для регулировки фар своими руками требуется машина и стенка гаража. Автомобиль установлен в десяти метрах от стены, подготовлен должным образом, заправлен топливом и прокачивается резина. За руль помещается человек, соответствующий весу владельца.

Чтобы исключить посторонние влияния на результат проверки, подвес несколько раз колеблется, а также проверяют лампы: на них не должно быть трещин, сколов и других дефектов.

Алгоритм регулировки фар своими руками следующий:

отметьте на стене участки, полностью соответствующие центральной части оптики. Это делается на таком же расстоянии, как и в реальной жизни;
соедините две точки прямой линией;
нарисуйте пару отрезков линии. Первый расположен на 0,22 м выше, а второй на 0,12 м ниже.

После нанесения разметки отметьте ширину корректора светового пучка равной 0. Вторая линия должна соответствовать ограничению яркости основных фонарей, а третья – верхнему краю противотуманных фар. Световые потоки (их горизонтальная и наклонная части) должны пересекаться в точке пересечения ниже и выше центра лампочек на 12 и 22 см соответственно. Убедитесь, что винты корректора находятся в правильном положении. Когда есть гидрокорректор фар ВАЗ 2110 или другой машины, отрегулируйте его по нагрузке с учетом количества пассажиров в салоне, наличия груза и его веса.

Регулировать самостоятельно или в сервисе

Регулировка фар Форд Фокус 2 в сервисном центре может стоить 1000-2000 рублей. Однако чек намного дешевле – 200-300 руб. В целях экономии можно самостоятельно провести работы по регулировке, а в сервисе дополнительно проверить углы поворота фары на специальном стенде.

Несмотря на простоту, регулировка света головной оптики – очень ответственная и ответственная работа, от которой зависит безопасность не только автовладельца, но и других транспортных средств. Поэтому после завершения автонастройки вам все равно нужно пойти на заправку и сделать быструю проверку.
